小批量SMT贴片的全流程

分享到:

小批量SMT贴片加工因其灵活性高、成本可控、响应速度快的特点,成为产品研发试制、多品种定制化生产的核心解决方案。今天将详细为您解析小批量SMT贴片的全流程,助您精准把控生产环节,提升产品竞争力。


项目启动:需求分析与可行性评估

小批量SMT贴片加工的第一步是需求精准对接。客户需提供完整的PCB设计文件(Gerber文件)、物料清单(BOM)、位号图及功能测试要求。加工厂需从技术可行性、物料可获得性、工艺兼容性三个维度进行评估:

PCB设计审查:检查焊盘间距、布线密度是否符合SMT贴片标准,避免因设计缺陷导致贴片偏移或短路。

BOM物料核验:确认元器件封装类型(如0201、QFN、BGA)是否与贴片机兼容,优先选择可小批量采购的供应商以降低成本。

工艺路线规划:根据产品复杂度(如是否含高密度BGA、01005超小元件)选择适配设备,平衡效率与精度。

生产准备:从文件到物料的闭环管理

1. 工艺文件转化

钢网设计与制作:基于PCB焊盘数据生成激光钢网文件,控制开口尺寸与厚度,确保焊膏印刷均匀性。

贴片程序编程:通过视觉识别系统与真空吸附技术,精确设定元件坐标、角度及取放参数,支持0201超小元件贴装。

2. 物料采购与检验

元器件筛选:严格核对BOM清单中的型号、极性、封装及有效期,优先选用原厂或授权分销商物料,避免兼容性问题。

PCB板验收:检查板面清洁度、镀层质量及阻焊层完整性,防止因氧化或污渍导致焊接不良。

3. 车间环境预控

温湿度管理:车间温度控制在24±2℃,湿度40±10%RH,避免焊膏拉尖、元件偏移或助焊剂活性下降。

静电防护:操作人员穿戴防静电服、手套,使用离子风机中和静电,防止BGA、IC等敏感元件受损。

小批量SMT贴片的全流程(图1)

核心工艺:四步实现高精度贴装

1. 焊膏印刷:精度奠基

设备选择:采用高精度丝网印刷机,刮刀压力2-8kgf/cm²,印刷速度20-80mm/s,确保焊膏体积、高度及偏移量符合标准(缺陷率<0.1%)。

SPI检测:通过锡膏检测仪实时监测印刷质量,自动剔除少锡、漏锡或桥连的PCB,避免批量性焊接缺陷。

2. 元件贴装:速度与精度平衡

设备组合:高速贴片机负责0402、0603等小封装元件,多功能贴片机处理BGA、QFN等复杂元件,X/Y轴定位精度±0.03mm,旋转角度精度±0.5°。

极性控制:通过视觉系统自动识别元件方向,防止二极管、电解电容等极性元件反向贴装。

3. 回流焊接:温度曲线控制

无铅工艺:采用SAC305合金焊膏,回流温度比有铅工艺高30-40℃,峰值温度≤260℃(BGA封装),升温速率≤3℃/s,避免PCB翘曲或元件热损伤。

温度曲线优化:根据PCB材质、元件耐温性及焊膏特性,分预热、保温、回流、冷却四阶段精确控温,确保焊点饱满、无空洞。

4. 质量检测:多层级把关

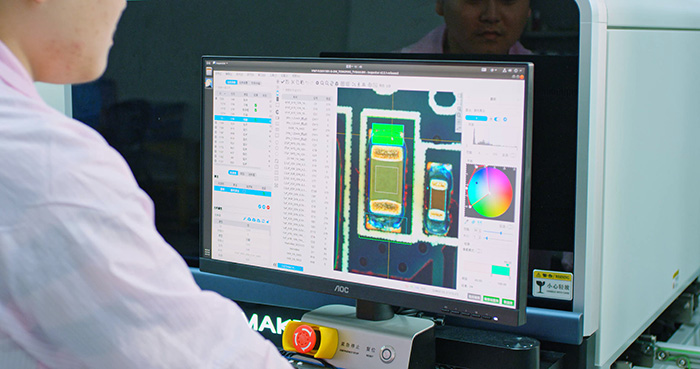

AOI检测:通过高速摄像头采集焊点图像,自动识别虚焊、桥连、立碑等缺陷,单板检测时间<10秒,误判率<1%。

X-Ray检测:针对BGA封装,检测焊点空洞率(要求<15%),确保隐藏焊点质量。

功能测试:模拟实际使用环境,验证电路连通性、信号完整性及功能指标,及时返修不良品。

小批量SMT贴片的全流程(图2)

后道处理:清洁与包装的细节管理

1. 清洗工艺

水基清洗剂:去除PCB表面残留助焊剂,减少VOCs排放,提升电气性能。

超声波清洗:针对高密度元件,通过空化效应清除微小缝隙中的污垢,避免短路风险。

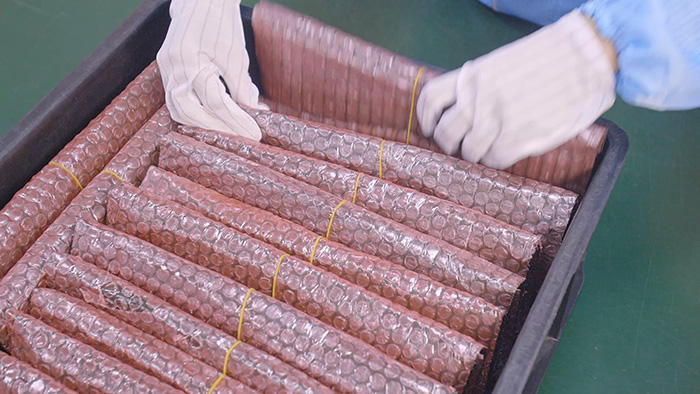

2. 包装防护

防静电包装:采用防静电气泡袋、静电棉或吸塑盘,逐一隔开PCB,防止运输中摩擦导致元件脱落。环境控制:包装前确认PCB干燥无潮气,避免存储过程中氧化或分层。

小批量SMT贴片的全流程(图3)

优化策略:提升效率与质量的三大方向

1. 设备灵活配置

模块化贴片机:支持快速换线(SMED模式),适应小批量多品种订单,减少设备调整时间。

桌面型回流炉:针对小批量生产,灵活调节温度曲线,降低能耗与成本。


2. 供应链协同

JIT物料配送:与供应商建立实时库存共享系统,按生产进度精准供货,减少库存积压。

替代料库建设:储备常用元件的兼容型号,应对突发缺料风险。

3. 数字化管理

MES系统:实时监控设备状态、生产良率及物料消耗,通过AI算法动态调整工艺参数。

追溯系统:记录每块PCB的生产批次、检测数据及返修记录,支持质量问题的快速溯源。

小批量SMT贴片的全流程(图4)
