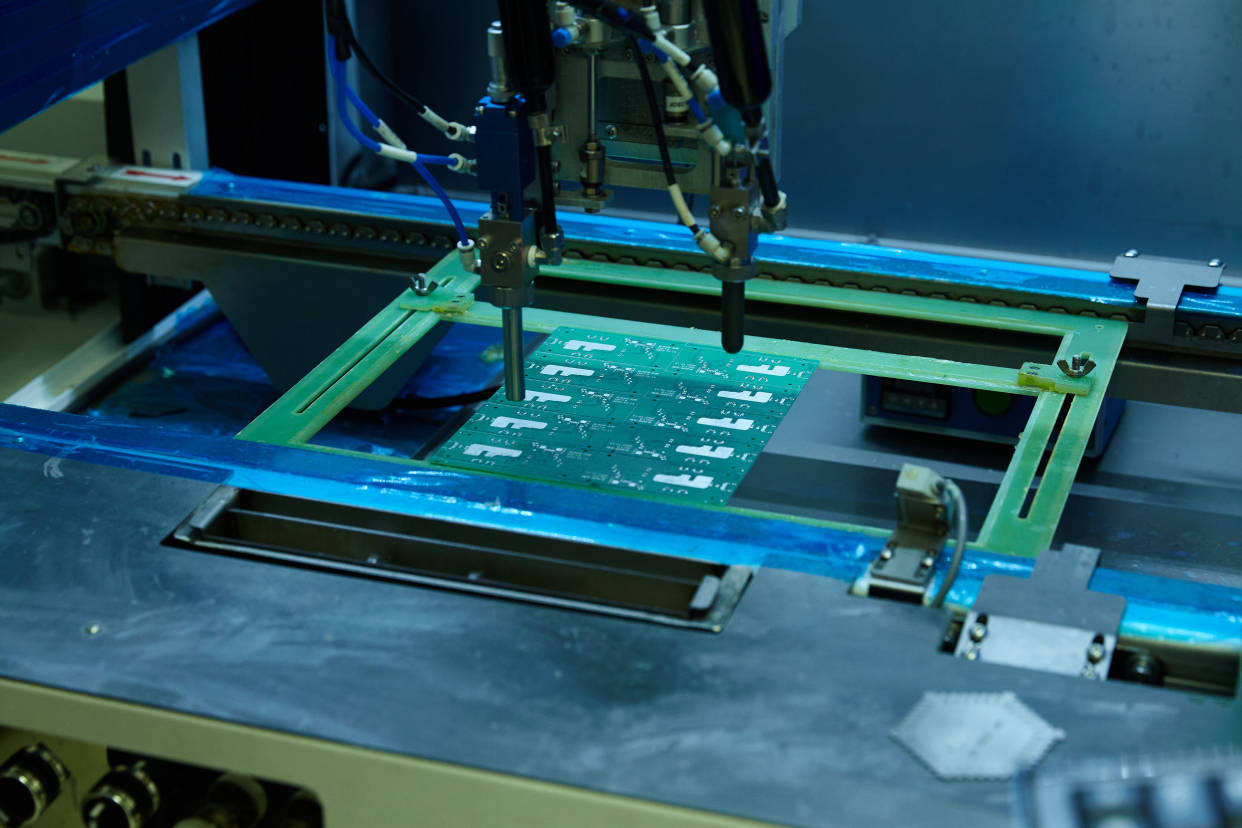

在电子制造的生产环节里，三防漆是很多工程师眼里的“防护神器”——它能在PCB表面形成一层透明保护膜，轻松实现防潮、防盐雾、防霉的核心防护效果，还能额外提升线路的绝缘、抗震能力，大幅延长电路板的使用寿命。

但很多人不知道的是，三防漆并不是“万能防护层”，如果不分场景盲目喷涂，不仅起不到保护作用，反而可能直接影响产品性能，甚至埋下安全隐患。今天我们就把几类绝对不适合直接喷涂三防漆的PCB场景讲清楚，帮大家避开工艺里的常见坑。

一、高散热需求的PCB：别让涂层变成“隔热层”

对于搭载大功率模块的PCB来说，散热效率直接决定了设备的运行稳定性。像带有大面积金属散热片、大功率功率电阻、高负载二极管的电路板，一旦直接喷涂三防漆，就会在这些高发热器件的表面形成一层致密的树脂涂层。

原本设计用来快速导出热量的金属表面，被低导热性的三防漆完全覆盖，热量无法及时散出，长期运行下来，局部温度会远超设计阈值，轻则导致设备降频运行，严重时还会出现元器件过热烧毁的问题。这类PCB如果必须做整体防护，也一定要提前对所有散热部件做好遮蔽，绝对不能直接喷涂。

二、需频繁维护返修的PCB：别让防护变成“维修阻碍”

很多工业控制、测试设备类的PCB，在产品全生命周期里需要定期检测、更换易损元器件。这类电路板如果完整喷涂三防漆，固化后的保护膜会牢牢覆盖在焊盘和元件引脚表面。

后续返修时，工作人员需要额外使用专用溶剂溶解涂层，或是通过微研磨、加热剥离的方式去除漆膜，不仅大幅拉长维修时间，操作不当还很容易损伤周边的精密元器件，直接拉高后期维护成本。这类场景更推荐采用局部选择性涂覆，只对固定的核心电路区域做防护，避免给后续维护添堵。

三、电气连接敏感区域：别让涂层阻断信号传输

金手指、连接器插针、测试焊盘这类电气连接区域，是PCB实现电力和信号交互的核心部位。如果喷涂时没有做好遮蔽，三防漆覆盖在这些导电接触面上，固化后就会形成一层绝缘薄膜。

这会直接导致接触电阻飙升，出现连接器插拔失灵、信号传输不稳定、供电接触不良等问题，严重时甚至会让整个设备完全无法通电。哪怕只有少量漆雾飘落到这些区域，也会给产品的长期使用埋下接触不良的隐患。

四、特殊功能部件：喷涂前必须做好精准遮蔽

除了上面几类场景，还有几类特殊元器件也绝对不能直接喷涂三防漆：

电池支架与电池接触部位：涂层可能影响散热，还会干扰电极接触的可靠性，带来电池过热的安全风险

光学镜头与感光部件：透明的三防漆涂层会改变光路路径，直接降低成像精度，导致光学类设备功能失效

可调电位器、精密传感器：涂层渗入部件内部后，会阻碍机械调节动作，干扰传感器的信号采集精度，让部件完全失去原有功能

在正式开展三防漆喷涂作业前，一定要对照产品图纸梳理出所有禁涂区域，通过硅胶遮蔽帽、耐高温遮蔽胶带提前做好防护，才能在发挥三防漆防护优势的同时，完全避开这些工艺陷阱。
