在PCBA加工环节中，SMT（表面贴装技术）与DIP（插件焊接工艺）作为两大核心工艺，始终是客户选择代工代料服务时的关键决策点。今天我将为大家系统解析两者的技术特性、应用场景及选型逻辑，为产品设计提供工艺选择依据。

SMT加工：高密度集成的核心工艺

SMT通过将元器件直接贴装至PCB表面实现电路连接，涵盖电阻、电容、IC芯片等各类贴片元件。其技术优势显著：

效率优势：全自动化生产线可实现每小时数万点的贴装速度，显著提升产能。

空间优化：元件体积较传统插件缩小60%-80%，满足消费电子轻薄化需求。

可靠性保障：回流焊工艺使焊点强度提升30%，降低虚焊风险。

应用领域：智能手机、可穿戴设备、汽车电子等高集成度产品。

据IPC统计数据，全球约75%的电子产品采用SMT工艺，其技术成熟度与成本优势使其成为主流选择。

DIP加工：大功率场景的不可替代方案

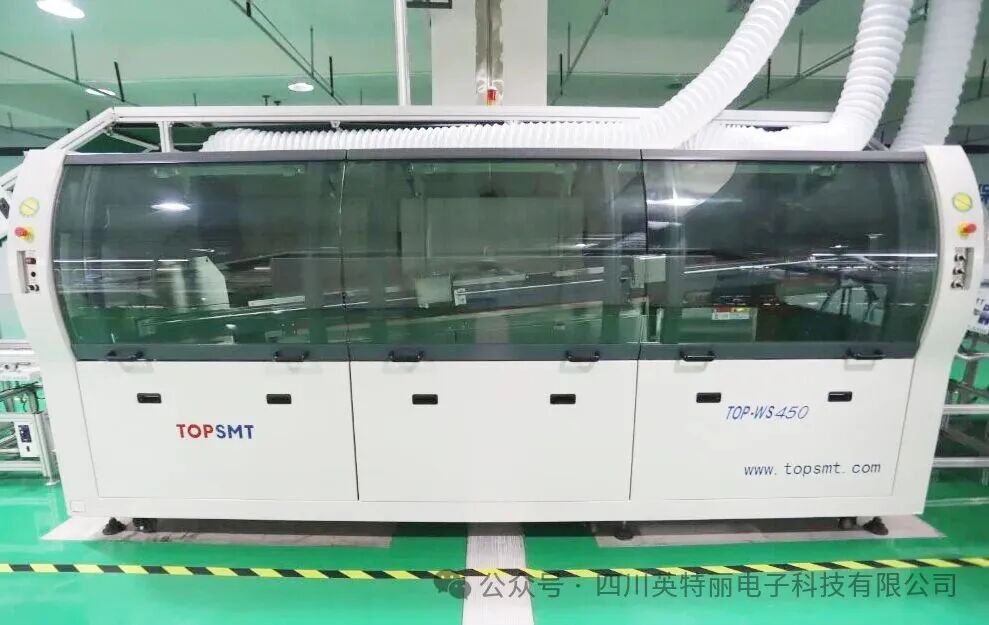

DIP工艺通过将带引脚元件插入PCB通孔，并经波峰焊或手工焊接固定，主要应用于：

大电流器件：电源模块、继电器等需承载5A以上电流的元件。

机械连接件：插座、连接器等需承受插拔应力的部件。

特殊封装：变压器、散热器等非标准封装元件。

尽管DIP工艺存在自动化程度较低（人工占比约40%）、生产效率较SMT低50%等局限，但在工业控制、汽车动力系统等场景中，其连接强度与散热性能仍具有不可替代性。

SMT与DIP工艺的四大核心差异

工艺选择的三大决策要素

产品定位：消费电子优先SMT实现小型化，工业设备需DIP确保机械强度。

性能需求：高频信号传输采用SMT减少寄生参数，大功率场景需DIP增强散热能力。

成本效益:量产项目（≥10K）适合SMT摊薄设备成本,小批量试产可考虑DIP降低开模费用。

混合工艺的协同应用

现代电子产品普遍采用SMT+DIP混合工艺：SMT层能处理90%以上贴片元件，DIP层主要是完成大功率/机械连接件。

在PCBA加工领域，SMT与DIP工艺并非对立选项，而是根据产品特性进行技术组合的互补关系。专业代工厂商通过工艺优化与制程管控，可帮助客户实现成本、质量与交期的平衡。
