一、焊膏印刷：60% 缺陷的源头战场

焊膏印刷是 SMT 质量控制 “第一道关卡”，超 60% 焊接缺陷源于此。看似简单的 “涂胶”，实则是精密参数平衡术。

锡珠和少锡最常见：印刷压力超 5N/cm²、刮刀角度偏离 60° 最优值，焊膏易溢出形成锡珠；钢网张力不足 35N/cm² 会形变，开孔偏差超 ±0.05mm 导致少锡。

更隐蔽的是焊膏 “时间窗口”—— 开封后暴露超 4 小时，助焊剂变质会降低元件固定力。我们执行 “24 小时红线制度”：开封焊膏当天用完，未用部分 2-10℃冷藏且重复使用不超 2 次。

解决需 “双重保险”：用 SPI（焊膏检测仪）100% 在线检测，确保焊膏厚度 0.12-0.15mm；建立钢网维护规范，每 4 小时清洁并定期校验张力。

二、元器件贴装：毫米级设备与微米级元件的博弈

贴装环节像 “微雕手术”，0201 等超小元件及 PoP 封装普及后，设备精度与元件特性的矛盾凸显。贴片机 ±0.02mm 定位精度，面对 0.3mm 以下引脚间距时，微小误差就会导致错位。

立碑是小尺寸元件（尤其 0402 电阻电容）的典型问题：焊盘设计不对称、回流焊两端温差超 10℃，焊膏表面张力差会 “拉起” 元件。我们经数千次试验发现，将元件两端焊膏量差异控在 15% 内，立碑率可降至 0.5% 以下。

贴装压力需精准匹配：0201 元件适合 0.1MPa 压力，QFP 封装需 0.3MPa 保证引脚贴合；吸嘴磨损超 0.01mm 会导致偏移，因此我们每 8 小时校准一次吸嘴。

三、回流焊接：温度曲线的 “生死时速”

回流焊接是材料与温度的博弈，同一曲线对不同元件可能 “恰到好处” 或 “造成损伤”。

虚焊、冷焊源于温度失控：峰值温度低于 217℃，焊膏无法充分熔化，焊点强度降 50% 以上；超 260℃则会老化元件，BGA 等热敏感元件一次超温就可能不可逆损伤。我们用 “分区控温法”：回流焊炉分 8-10 个温区，每区温差控在 ±5℃，平衡不同元件热需求。

温度曲线 “爬升速度” 也关键：预热升温超 2℃/s，助焊剂挥发不充分易产生气泡；降温过慢则焊点结晶粗大。通过 KIC 测温仪监控 PCB 温度，确保每批次实际曲线与理论曲线偏差≤3%。

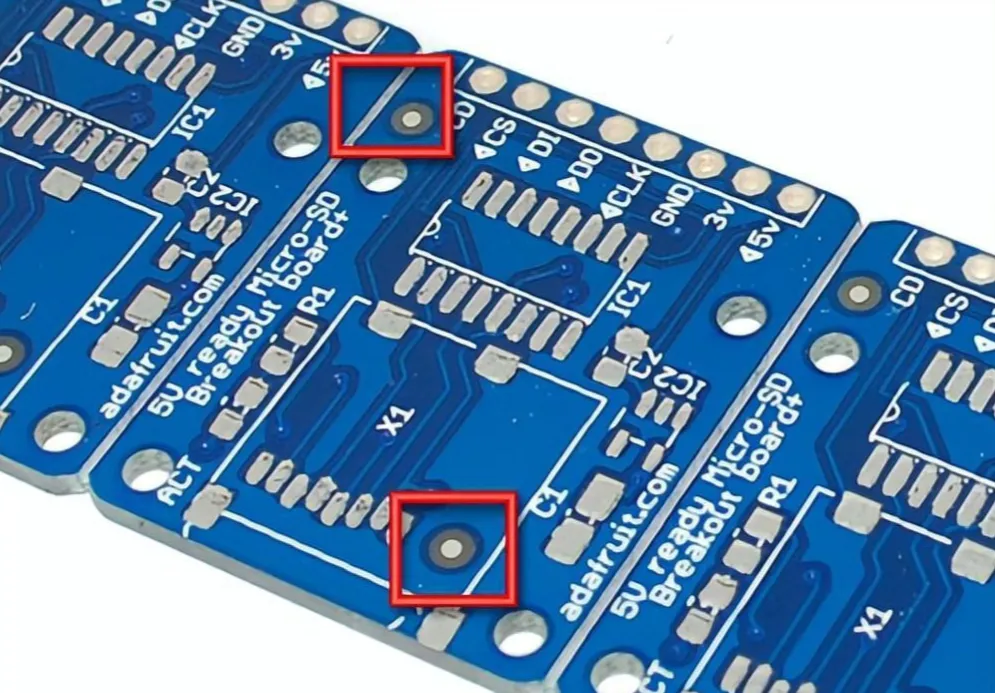

PCB 变形同样棘手：多层板焊接翘曲超 0.75% 会致焊点开裂，高 Tg 板材（＞170℃）更需注意。我们通过增加 5mm 工艺边、定制治具过炉，将变形率控在 0.3% 以内，远低于行业标准。

四、检测环节：看得见的缺陷与藏起来的隐患

SMT 质量控制的难点在于缺陷形式不可预测，检测技术难追元件微型化速度。

AOI（自动光学检测）能识别缺件、偏位等 “表面缺陷”，但对 BGA 底部焊点等 “视觉盲区” 无效。我们引入 X-Ray 检测，穿透元件壳体发现空洞率超 15% 的不良焊点 —— 这类缺陷在 ICT 测试中难暴露，却可能在使用中突然失效。

检测标准需经验制定：0201 等超小元件偏位 0.03mm 就可能开路，大尺寸电容偏位 0.1mm 则无影响。我们建立 “缺陷分级标准”，按元件重要性定允收范围，避免过度检测或漏检。

返修质量易被忽视：QFP 等精密元件返修时，温度偏差 5℃就可能损坏周边元件。我们用 “分区加热” 返修台，确保返修焊点温度 220-240℃，同时控制周边元件温度在安全阈值内。

质量控制的底层逻辑：全流程的系统性思维

经数千次调试发现，SMT 质量控制核心是全流程 “系统性平衡”：车间温度波动超 3℃会改变焊膏黏度，钢网清洁延迟 1 小时漏印风险增 20%，操作人员未规范佩戴防静电手环则易击穿元件。

因此我们建立 “人 - 机 - 料 - 环” 四维管控体系：人员 “持证上岗 + 定期复训”，设备每 3 个月校准贴片机导轨、每周校验回流焊炉，物料按 “先进先出” 管理且潮湿敏感元件按 MSD 等级储存，环境实时监控（温度 20-25℃、湿度 40-60%、洁净度万级）。

SMT 贴片加工质量控制如走钢丝，多一分则过，少一分则不及。四川英特丽作为 PCBA 一站式服务商，我们深知：今天在 0.01mm 上的较真，就是明天产品可靠性的保障。
