做电子制造的朋友，几乎天天和电路板打交道，但很多入行不久的新手，甚至部分从业几年的工程师，都还没彻底分清PCB制板和PCBA制板的区别。名字只差一个字母，实际却是电子产品生产中前后衔接的两个核心环节，搞懂它们的差异，能帮你避开不少选型、打样的坑。

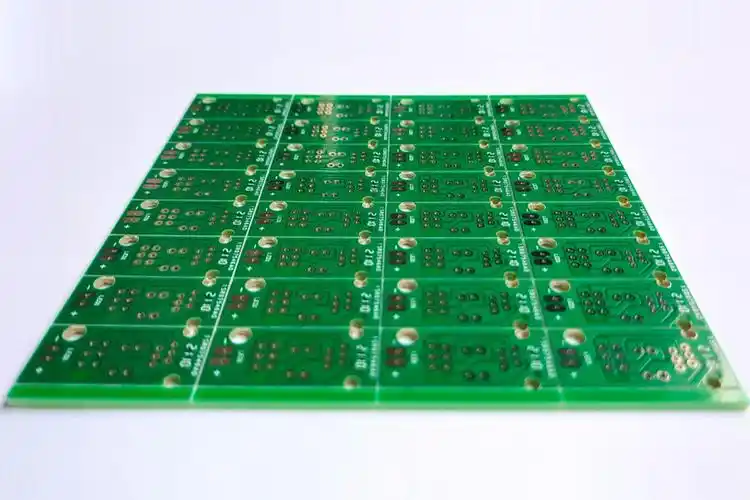

PCB的全称是印刷电路板，说白了它就是一块没有焊任何元器件的“裸板”，相当于所有电子元件的“底座骨架”。 它的核心作用只有两个：给芯片、电容这些元件提供机械固定的支撑，同时靠板上蚀刻出来的铜箔线路，实现不同元件之间的电气连通。 它的完整生产流程走下来，要经过EDA软件原理图与布局设计、基材与铜箔选型、光刻转移电路图案、蚀刻成型线路、钻孔电镀、沉金/喷锡等表面处理，最后还要做开短路测试和全检，确认线路没有断路、短路问题才能出厂。 我们日常见到的家电主板基底、路由器的线路底板，在没贴零件之前，都属于PCB，它是所有电子产品的基础载体，没有合格的PCB，后续所有功能实现都无从谈起。

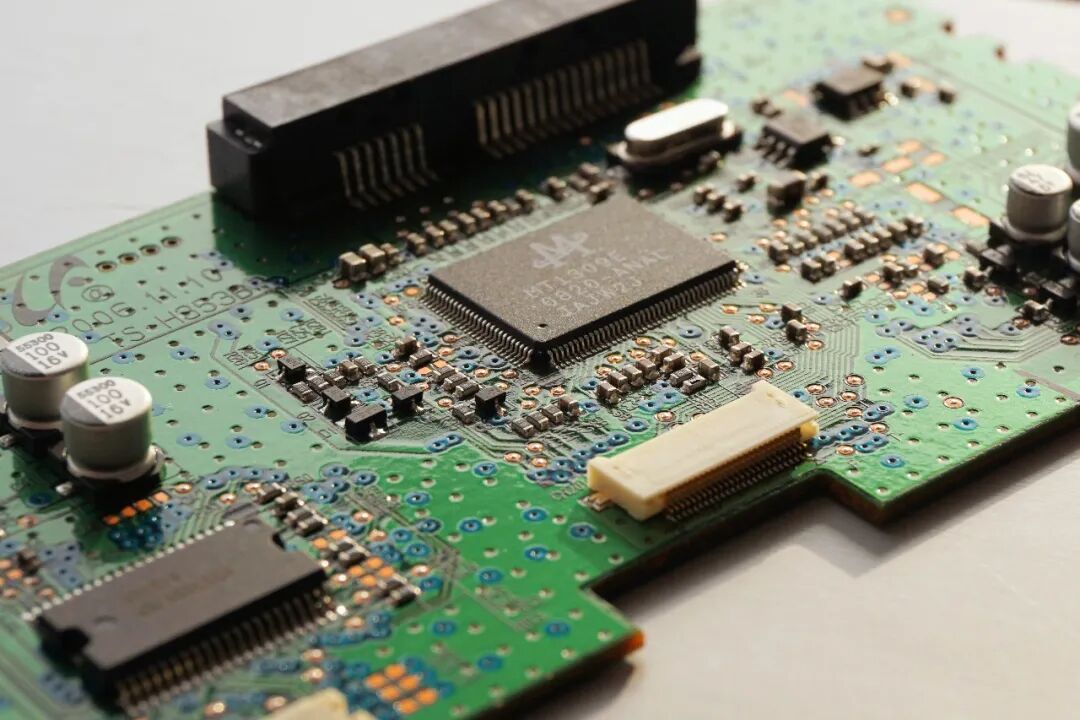

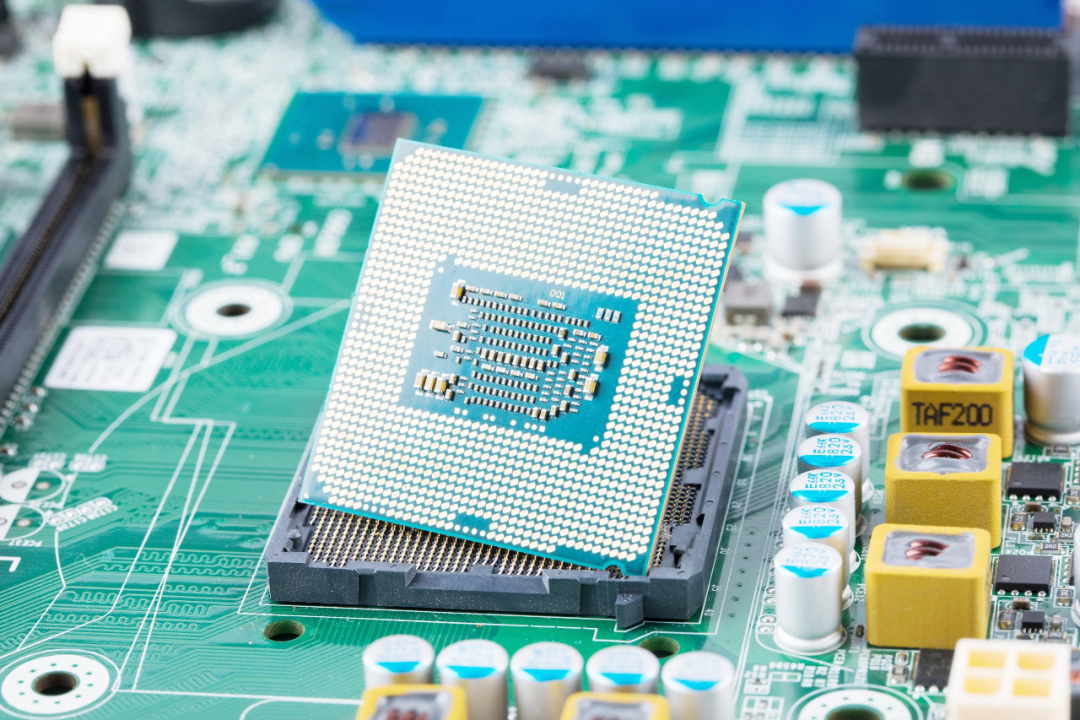

如果说PCB是“空骨架”，那PCBA就是把所有元器件都焊装完成、能实现完整功能的“成品电路板”。 拿到合格的PCB裸板之后，工厂会对照BOM清单采购对应的芯片、电容、电阻、连接器等所有元器件，再通过SMT表面贴装技术贴装小型元件，用THT通孔插装技术处理插件零件，经过回流焊、波峰焊完成焊接固定，之后还要做AOI光学检测、功能测试，清洗掉助焊剂残留，最终得到的就是可以直接装进设备使用的PCBA。 我们拆开智能手机看到的主板、新能源汽车的电控板、医疗设备的控制核心板，这些能直接运行程序、实现特定功能的电路板，都属于PCBA，它才是电子产品真正的功能核心。
很多人分不清两者，本质是没抓住这几个关键差异： 第一是生产工艺完全不同：PCB只做裸板的线路加工，全程围绕基材、铜箔、线路成型展开；PCBA是在PCB的基础上，叠加了元器件采购、贴装焊接、功能验证等全流程，涉及的供应链环节和质量管控点要多得多。 第二是功能定位天差地别：PCB本身没有任何电气功能，通电也不会运行；PCBA是完整的功能组件，通电之后就能实现信号处理、数据运算等预设功能。 第三是所处的生产阶段不同：PCB是电子产品研发前期打样、验证线路设计的产物，而PCBA是量产阶段的最终半成品，直接决定了终端产品的性能和可靠性。
如今5G、物联网、可穿戴设备快速普及，PCB正在往高密度多层板、柔性板方向升级，而PCBA也在靠全自动化产线提升精度，两者相辅相成，共同支撑着整个电子制造业的创新发展。搞懂它们的区别，不管是打样选型还是品质管控，都能少走很多弯路。
