在PCBA的生产车间里，你总能看到两条紧密衔接的质控线：一条摆放着ICT、FCT测试治具，另一条排布着AOI光学检测仪与X光扫描设备。不少刚入行的新人常会疑惑：这两道工序不都是“查板子问题”吗？为什么要分开做？
其实很多人都容易把PCBA的测试和检测混为一谈，但二者的核心定位完全不同，在生产流程里各司其职，只有相互配合，才能最终保障电路板的交付品质，避免带着隐患流到客户端。
PCBA测试的核心目标是验证功能是否达标，属于典型的“通电跑流程”验证环节。

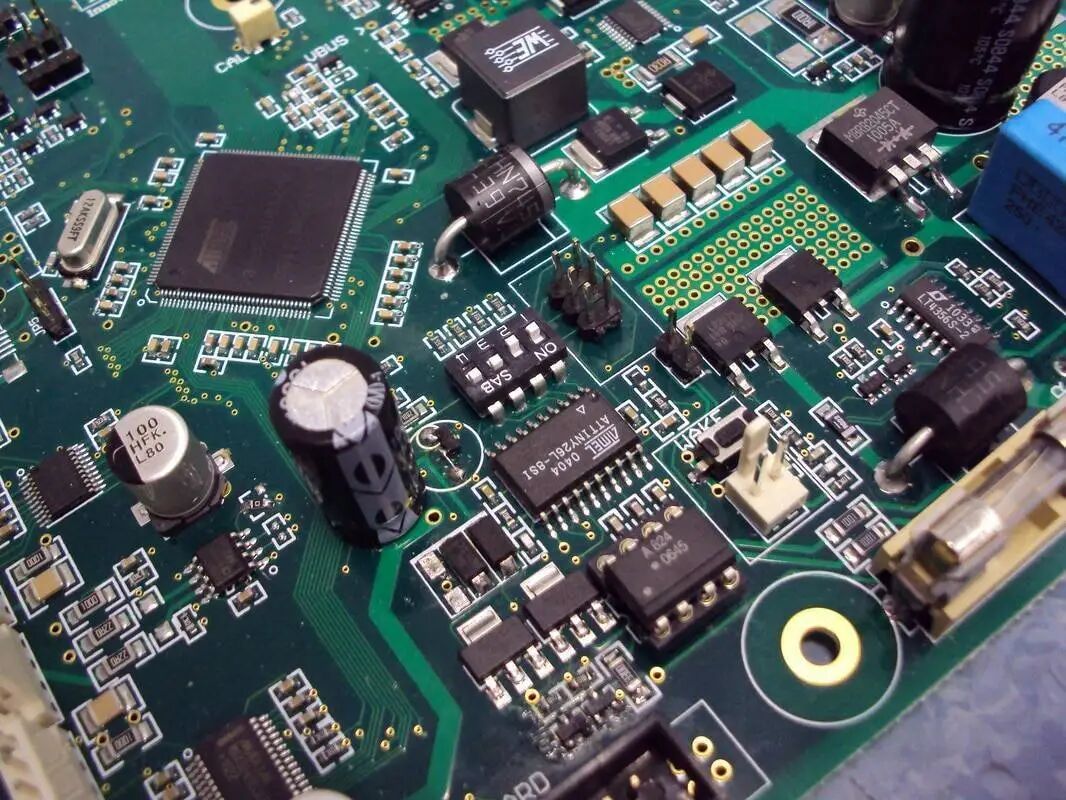

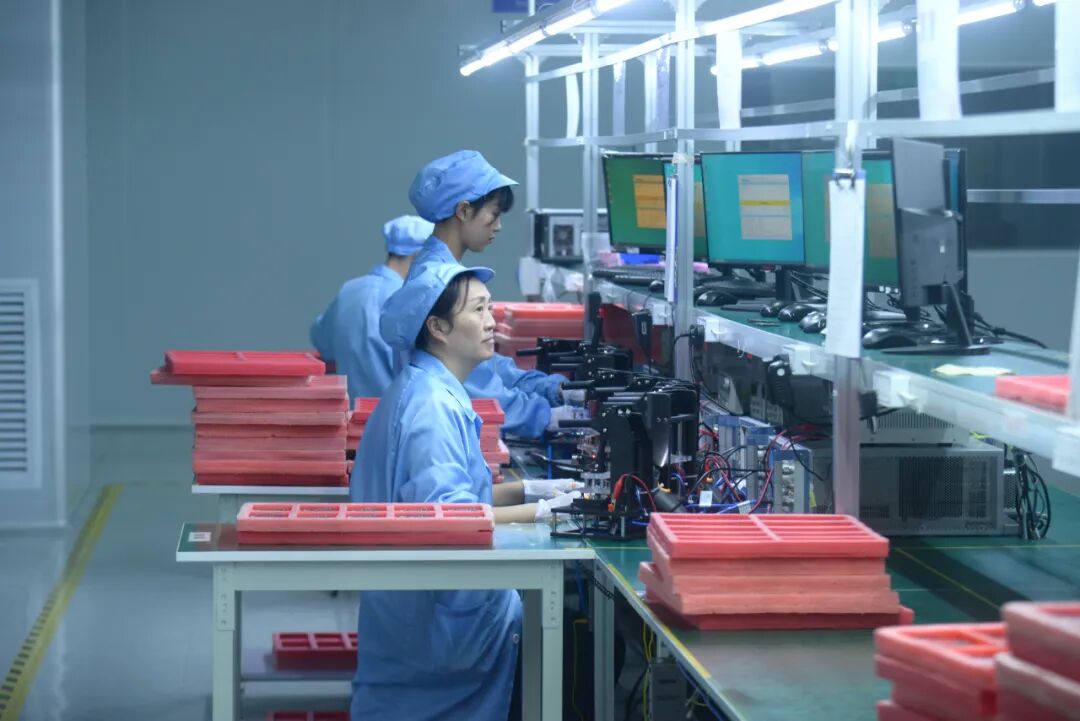

行业里最常用的ICT、FCT测试，会先给电路板接入额定的工作电源，再通过治具向各个引脚输入预设的电压、通信信号等各类激励，之后系统会自动采集输出端的反馈数据，和预设的标准参数做比对。小到单个电阻的阻值偏差、电容的容值异常，大到整板的信号传输、模块联动逻辑，都能在这个环节被精准识别。
简单来说，PCBA测试的本质就是确认这块板子能不能正常“跑起来”，完整完成设计之初预设的所有工作任务，从根源上筛除“看起来完好但一通电就失效”的功能故障板。
和测试不同，PCBA检测的核心重点是排查物理与工艺缺陷，大多属于非通电的外观与内部结构检查。

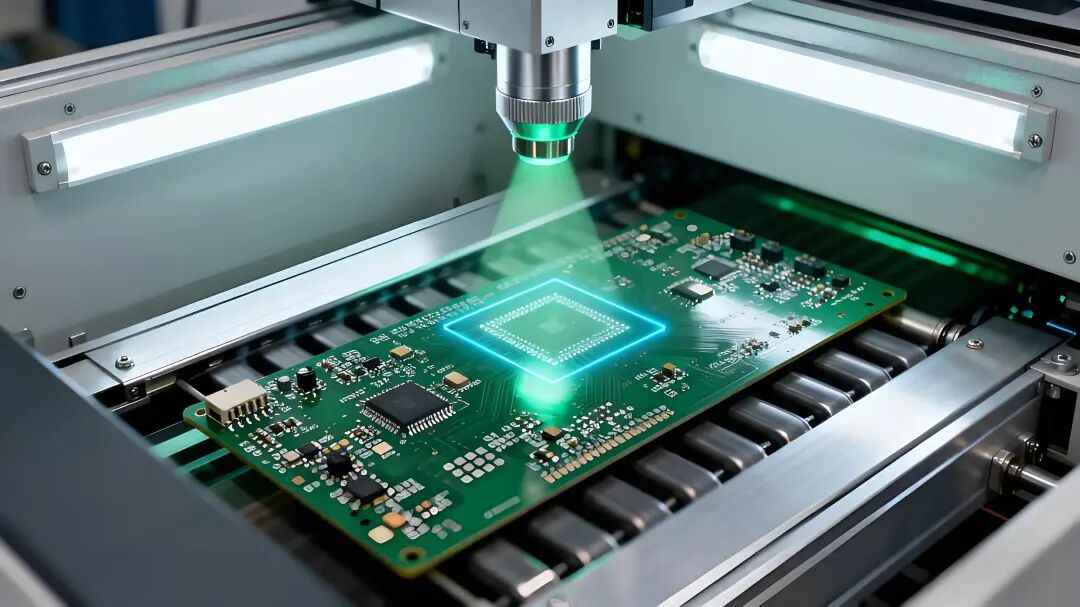

常用的AOI光学检测设备，会通过高清摄像头逐行扫描板面，精准识别焊点形态是否饱满、元器件贴装是否偏移、有没有缺件、立碑等肉眼容易漏看的表面工艺问题；而X光检测则能穿透元器件外壳，捕捉到BGA引脚虚焊、内部连锡这类藏在板面之下的隐性缺陷，相当于给电路板做一次无死角的“全身体检”，把焊接、贴片环节产生的隐藏工艺损伤提前筛除。
这类检测不需要给板子通电，却能把很多后续通电测试难以发现的物理隐患提前拦截，避免带着工艺缺陷的板子流入测试环节，造成不必要的误判。
用一句通俗的话概括二者的区别：测试看“能不能用”，检测看“有没有伤”。
如果跳过检测直接做功能测试，很多隐性的工艺缺陷会被暂时的正常运行掩盖，流向客户端后很快就会出现失效；如果只做检测不做功能测试，也无法确认整板的电路逻辑是否完全符合设计要求。只有两道工序相互配合，才能完整覆盖PCBA从工艺品质到功能性能的全维度质控，最终交付稳定可靠的电路板产品。
