做硬件研发的朋友都懂，一块PCB板从想法变成能稳定量产的成品，最核心的环节就是SMT设计开发。很多人觉得SMT只是“把元件贴到板子上”的简单工序，却忽略了从前期需求梳理到最终量产交付的每一步，都直接决定了产品的良率、可靠性和落地成本。

一套完整的SMT设计开发流程，从来不是零散步骤的拼接，而是从源头锚定产品落地全链路质量的闭环体系，每一环都环环相扣，任何一个环节的疏漏，都可能在后续量产阶段引发批量性的品质问题。

第一步：需求定制，锚定产品核心方向

很多项目刚启动就埋下隐患，根源就是前期需求没理清楚。这一阶段不能只停留在“做一块能通电的板子”的模糊想法，必须明确产品的核心定位、关键性能指标和实际应用场景，把功能边界、环境可靠性要求和成本基准全部梳理成可落地的书面标准。比如工业级产品要明确-40℃到85℃的宽温要求，消费类产品要明确跌落、静电测试的达标标准，这些基准会成为后续所有环节的判断依据，避免后期反复返工调整。

第二步：原理图绘制，筑牢电路底层基础

需求确认后，就进入原理图绘制环节。这一步不是简单的元件符号连线，而是搭建完整的电路逻辑框架，把信号流向、电源分配、接地策略的底层逻辑梳理清晰。要提前标注关键信号的阻抗要求、电源的滤波方案，规避电源环路过长、信号回路缺失这类隐蔽问题，从根源上减少后续PCB设计阶段的硬伤。

第三步：PCB布局优化，平衡性能与可制造性

原理图定稿后，就进入核心的PCB布局环节。这一步不能只追求布线美观，要结合信号完整性要求优化元器件摆放顺序，把高频器件、电源模块、接口器件按信号流向分区摆放，同步规划走线的线宽、线距和阻抗控制。既要规避布线拥挤、信号干扰超标这类性能问题，也要提前考虑SMT贴装的空间要求，避免出现元件间距过密、焊盘设计不符合工艺规范的问题。

第四步：SMT工艺前置规划，打通设计到生产的通道

很多团队容易跳过这一步，等板子投产后才发现贴装难度大、良率低。正确的做法是在PCB定稿前就同步推进SMT工艺规划，从生产端视角提前适配贴装、焊接要求：针对0201、QFN这类精密元件提前规划钢网开孔方案，针对双面贴装的板子规划元件重量分布，提前排查掉会导致生产卡壳的设计隐患，打通设计到量产的衔接通道。

第五步：物料选型与采购，锁定品质稳定性

工艺方案确认后，就进入物料选型环节。这里不只是选元器件型号，还要敲定适配的钢网厚度、锡膏合金成分，根据产品的可靠性要求选择有铅/无铅工艺方案。元器件采购阶段要优先选择正规渠道的物料，同步核对元件的封装尺寸、引脚公差，避免出现物料到货后和PCB焊盘不匹配的问题，从源头锁定物料品质与供应稳定性。

第六步：样品验证与量产落地

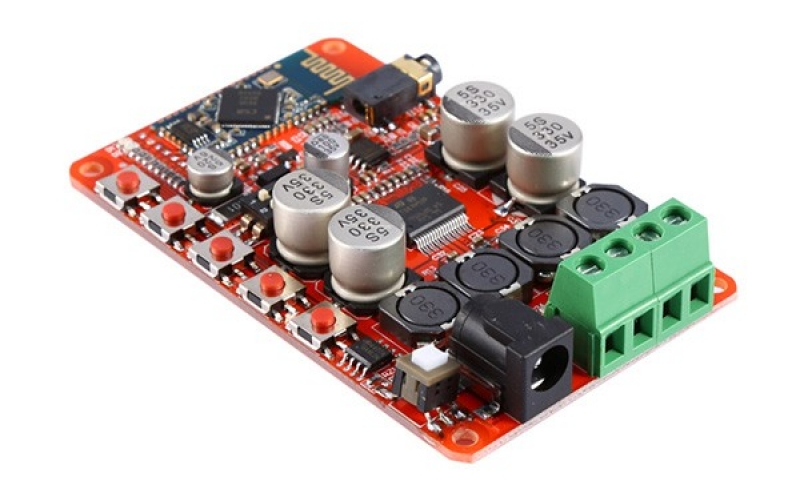

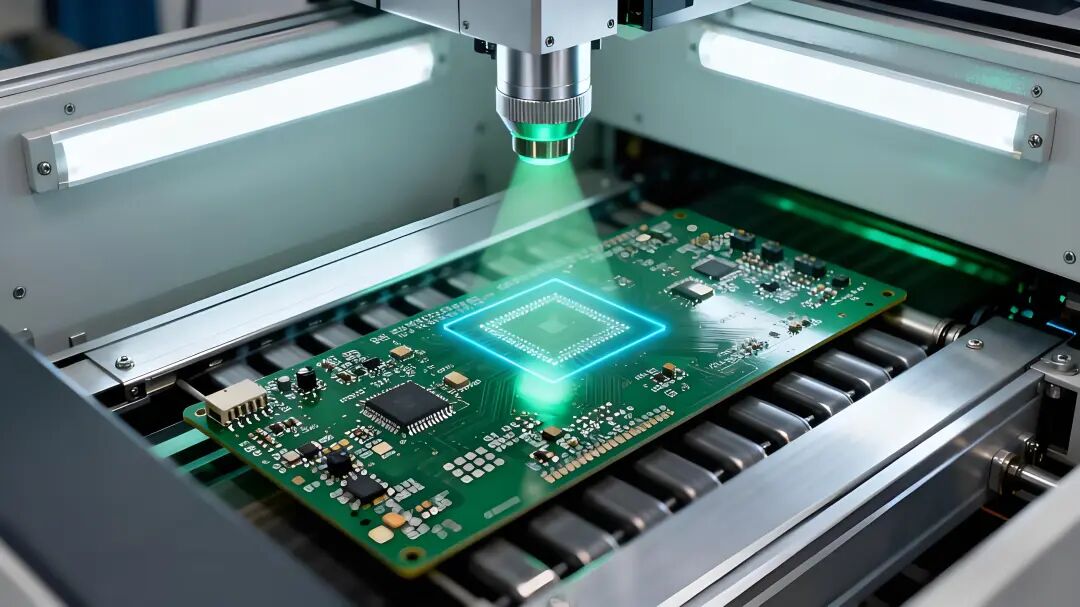

物料齐套后先进行小批量样品制作，通过AOI光学检测、通电测试、可靠性老化测试，快速验证设计的可行性。针对试产中出现的连锡、虚焊等问题，针对性优化钢网开孔、回流焊温度曲线，逐步提升生产效率和良率。确认所有工艺参数稳定后再正式启动量产，通过全流程的工序巡检、成品全检，最终完成合格产品的包装与交付。
