你有没有好奇过，手里的手机、智能手表、智能家居设备，它们的核心电路板是怎么从一个抽象的电路想法，变成一块能正常工作的实体板卡的？这个过程里最关键的第一步，就是很多电子行业从业者天天打交道、却未必能说透的「PCBA设计打样」。

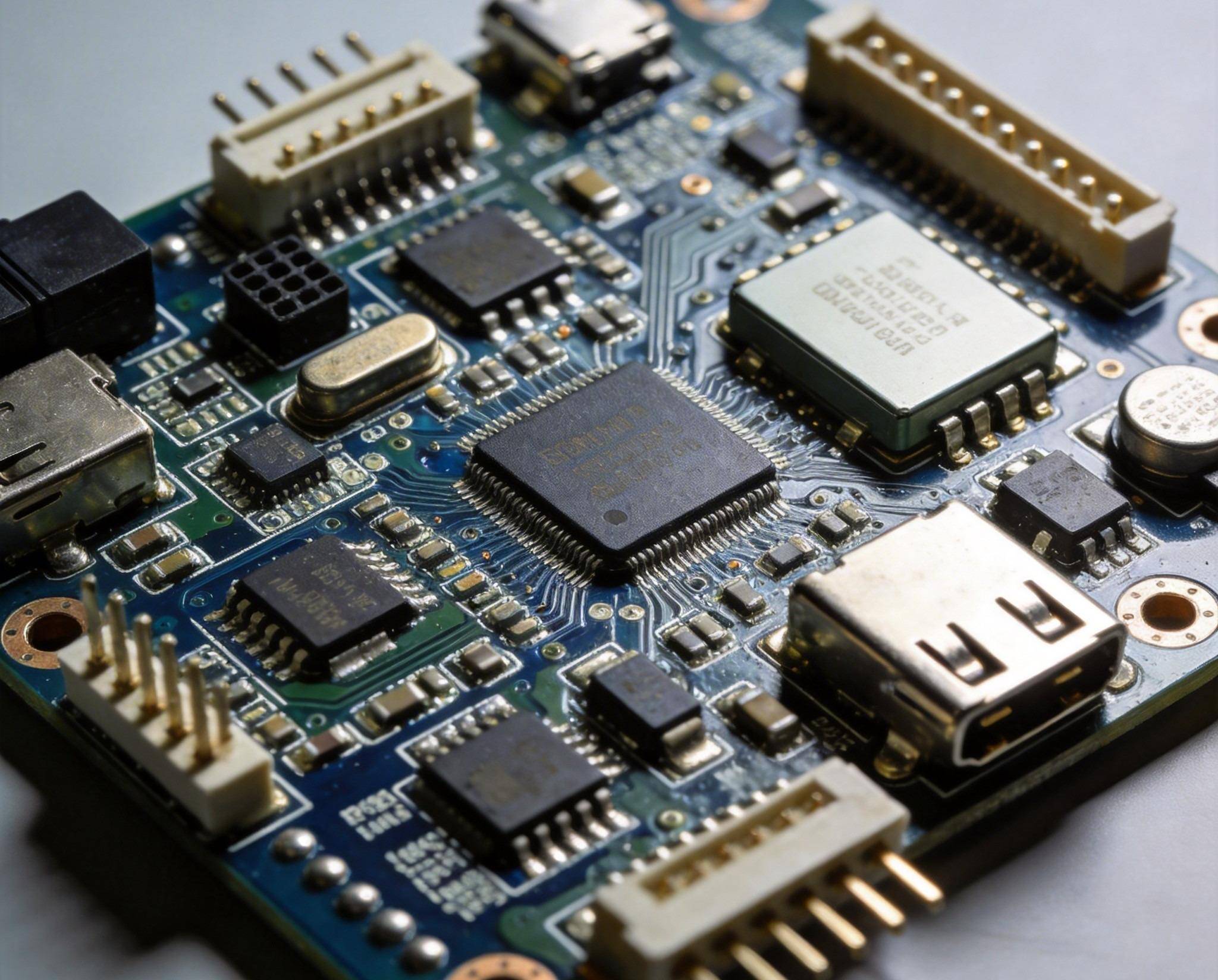

简单来说，PCBA设计打样，就是把一份虚拟的电子电路方案，转化为一块实实在在的印刷电路板，并且完成全功能验证的核心环节。作为所有电子设备的“骨架与神经”，PCB板承担着芯片、电阻、电容、连接器等各类元器件的物理支撑，同时通过精密的铜箔线路实现不同元件之间的信号传输与电力供给，是每一款电子产品从概念走向落地的绝对基础。如果没有一块稳定可靠的PCB板，再精妙的电路设计都只是纸上谈兵。

很多新手以为PCBA设计打样就是“画个图交给工厂做板”，其实它是一个环环相扣的严谨流程，核心可以清晰分为两大阶段：前期设计阶段、制造与验证阶段，每一步的细节把控，都直接决定了后续产品的良率与稳定性。

在前期设计阶段，工程师的第一步工作不是直接画板，而是先绘制逻辑电路图。这一步就像给整个电路画“思维导图”，把所有元器件的连接关系、信号流向、功能逻辑都清晰标注出来，从根源上避免功能逻辑错误。电路图确认无误后，才会进入核心的PCB布局环节——工程师会借助专业的EDA设计软件，把每一个芯片、阻容元件精准摆放在电路板上，同时完成线路的布线工作。 这个过程远不止“摆元件、连线”这么简单，工程师需要同时平衡多个约束条件：高速信号的传输不能出现延迟与干扰，电源线路要保证全板供电稳定不压降，大功率元件的散热路径要提前规划，还要通过合理的布局与接地设计抑制电磁干扰，避免后续产品出现信号乱跳、对外辐射超标的问题。除此之外，板层数量、电路板尺寸、基材选型（最常用的就是FR4玻纤板）这些基础参数，也都会在这个阶段最终敲定。

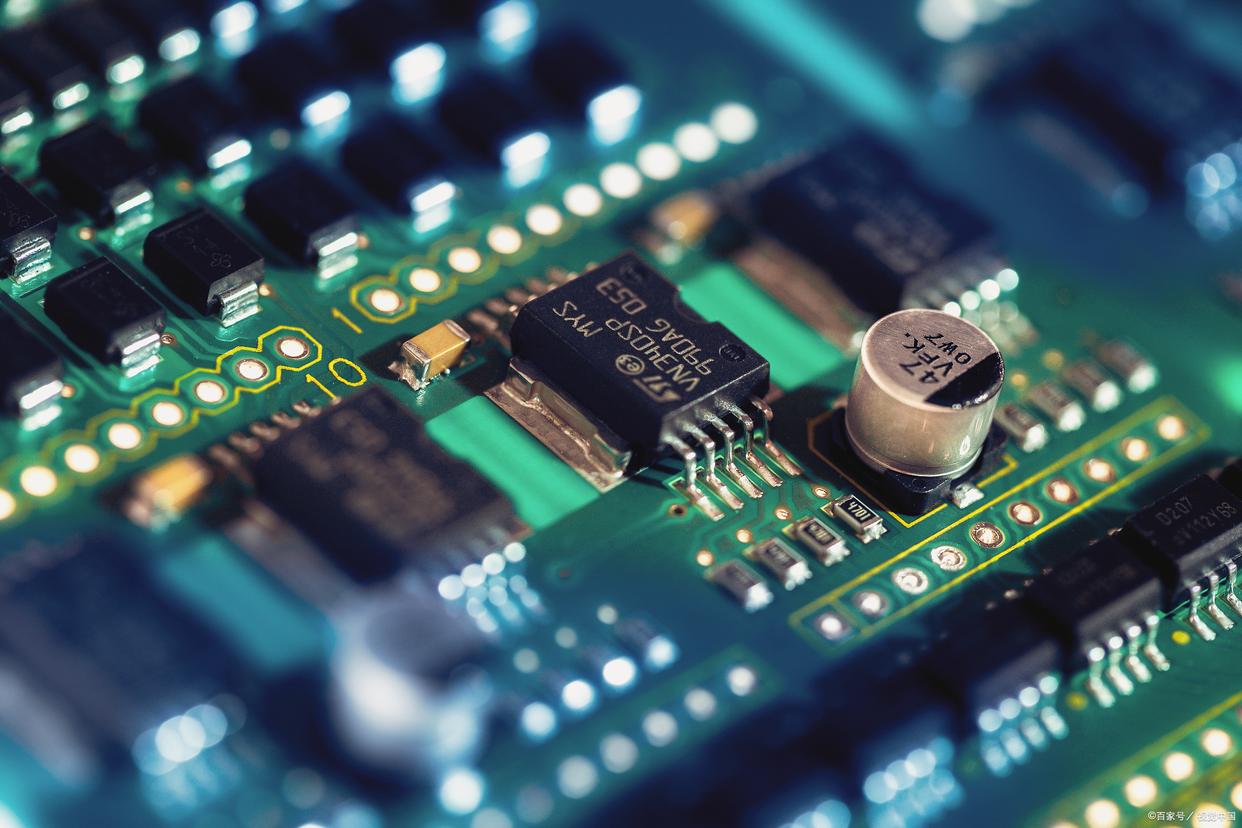

当设计文件经过DRC检查、确认没有错误之后，就正式进入制造与打样环节。工厂会先把设计文件转化为生产所需的光绘文件，通过化学蚀刻的方式在覆铜板上留下精准的铜箔导电路径，之后根据设计要求钻出元件孔、过孔与安装孔，再通过电镀工艺给线路表面覆盖锡或金的保护层，防止铜箔氧化同时提升元件焊接的可靠性。 完成裸板生产后，工厂会先通过飞针测试对每一块板做电气通断检测，剔除线路开路、短路的不良品。合格的裸板会进入SMT贴片环节，完成元器件的焊接组装，最终产出小批量的实物样品，这就是我们常说的“PCBA样板”。 这些样板不会直接流入量产，研发团队会对它们进行全功能实测：通电验证每一个功能模块是否正常工作，测试高温、低温、振动等环境下的稳定性，排查设计阶段没有预判到的隐患。一旦发现问题，就会迭代修改设计文件，重新打样验证，直到样板的所有性能指标都完全符合设计要求。

只有当PCBA打样全流程通过验证，确认没有遗留设计缺陷之后，这款电路板才能正式进入大规模量产阶段，为后续电子产品的批量生产输出稳定可靠的核心板卡。可以说，PCBA设计打样就是电子产品正式诞生前的“模拟考”，把所有可能的问题提前解决在小批量阶段，才能避免量产后出现大面积报废，省下巨大的时间与成本损失。
