随着AI人工智能、机器视觉、边缘检测技术普及，AI边缘计算板卡逐步向高密度、薄基板、微小封装、多层走线方向发展。相比于普通工控板，AI板卡器件密集、引脚精细、基板更薄、精度要求更高，SMT贴片生产难度极大。
很多AI板卡量产出现虚焊、偏移、板曲、器件开裂、信号不良等问题，大多源于普通SMT工艺无法适配高密度薄基板生产特性。本文详解AI边缘计算板卡SMT贴片的核心生产难点与落地工艺。
01 AI薄基板板卡的生产痛点

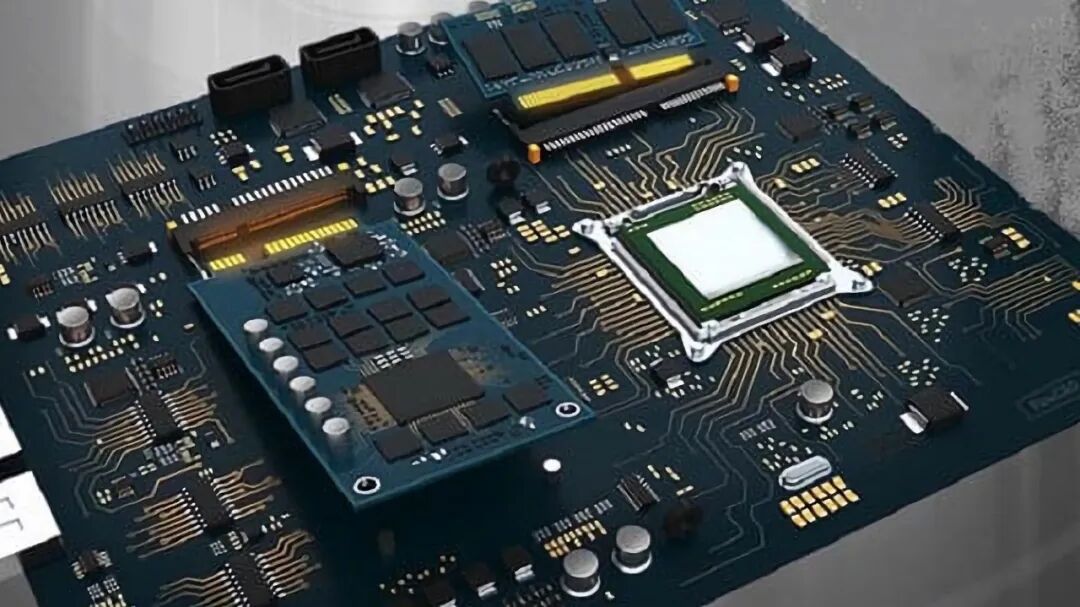

AI边缘板普遍采用0.8mm–1.2mm薄基板，板面轻薄、刚性弱，生产过程容易受热变形、板曲翘曲。同时板上集成大量BGA、QFN、0402/0201超微型器件，封装密、引脚细、间距小。
常规SMT钢网、贴装压力、炉温曲线、传输速度极易造成器件偏移、虚焊、空洞、板弯，导致批量不良，是精密电子制造的典型难点场景。
02 定制钢网工艺，适配微小器件上锡
针对AI板卡高密度精密器件，我们采用阶梯钢网、纳米抛光工艺，针对微型引脚、BGA球区做精细化开窗，保证上锡均匀、锡量可控。
通过差异化开窗设计，避免密脚器件连锡、桥接、少锡问题，从印刷源头提升贴片良率，适配超高密度布线板件生产需求。
03 平衡炉温曲线，解决薄基板翘曲问题
薄基板最大生产风险是受热不均引发板曲。普通高温快速升温曲线，极易导致板面拉伸变形、器件对位偏移。
AI板卡采用分段式恒温升温工艺，预热充分、升温平缓、温差可控，减少基板热应力，有效抑制翘曲变形。同时优化炉内风速与传输稳定性，确保整板受热均匀，器件焊接一致性高。
04 高精度贴装与支撑工艺，杜绝偏移开裂

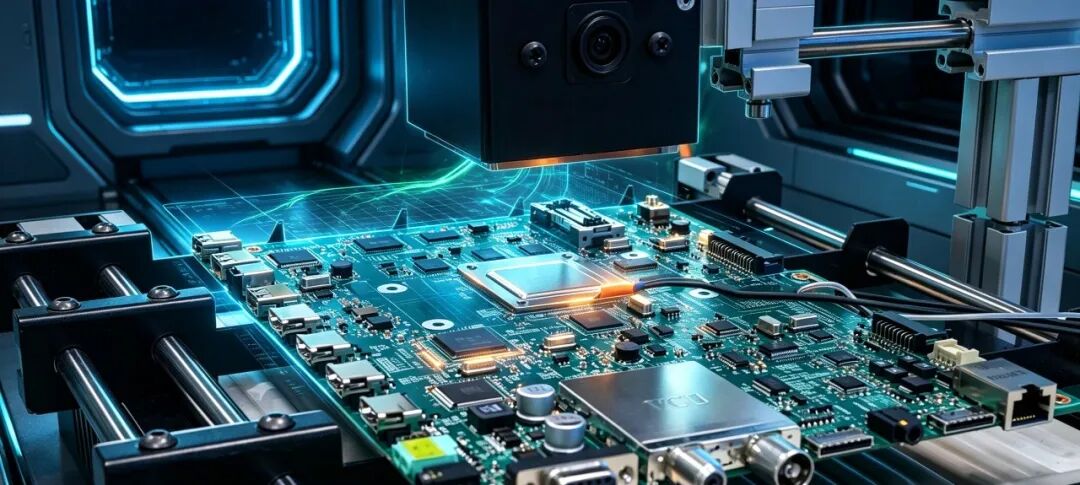

超微型器件对贴装压力、对位精度要求极高。生产全程采用高精度视觉对位贴装设备，严控贴装偏移、角度偏差。针对薄基板易塌陷问题，增加全程底部支撑工艺，避免板面悬空受力变形。
针对BGA、精密芯片区域，优化压力控制，杜绝芯片压裂、虚焊、底部空洞等隐性不良。
05 多重检测体系，保障精密板卡品质
AI板卡微小缺陷肉眼无法识别，生产后通过SPI锡膏检测、高精度AOI检测、X-Ray底层检测，全方位排查密脚虚焊、桥接、空洞、偏移问题，确保每一块边缘计算板卡电气性能稳定、信号完整。
AI边缘计算板卡的量产难度，集中在薄基板管控、高密度贴片、精密焊接、防变形工艺。普通SMT工艺无法满足高端AI硬件制造标准，只有精细化、定制化生产工艺，才能实现高良率、高稳定量产。
