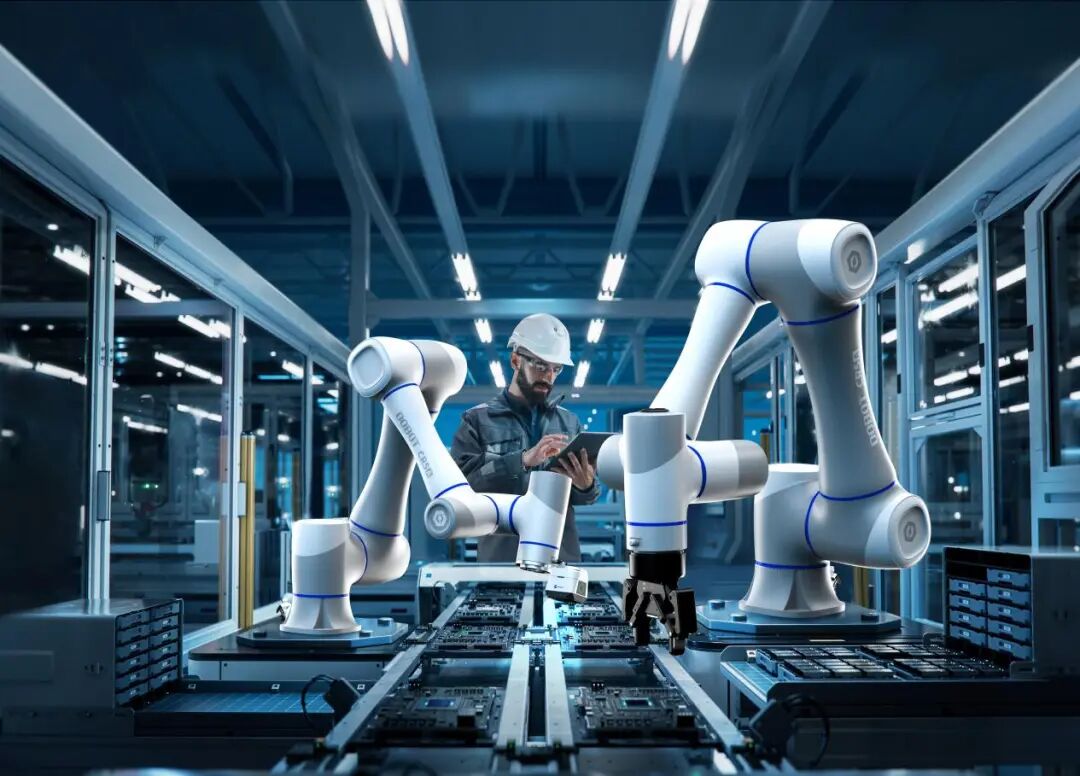

协作机器人主打人机共融、柔性作业，广泛应用于精密装配、自动化分拣、智能产线场景。相较于传统工业机器人，协作机器人控制器体积更小、集成度更高，板端同时集成动力驱动、高精度采样、高速通讯、传感信号等多元电路。
狭小空间内强弱电高度共存，极易出现电磁干扰超标、信号抖动、EFT脉冲群失效、通讯断连等EMC问题。很多ODM项目样机功能正常，但送检不过、量产稳定性差，核心原因就是前期PCBA布局不合理，后期EMC整改治标不治本。本文结合协作机器人控制器ODM量产经验，分享可落地的布局优化与EMC整改核心方案。
协作机器人控制器的干扰来源极具特殊性。伺服驱动高频开关产生大功率共模、差模噪声，高速EtherCAT通讯、力矩传感器模拟信号极度敏感，极易被干扰。同时设备机身紧凑、布线密集，电磁辐射与传导噪声相互叠加，常规滤波整改难以彻底解决问题。
行业常见故障集中：高速运动时通讯丢包、模拟采样漂移、脉冲群测试报错、整机辐射超标。多数团队习惯后期加磁珠、加电容整改，忽略PCB底层布局缺陷，导致整改反复、无法量产。因此，ODM阶段必须做到布局前置优化，从源头抑制干扰。

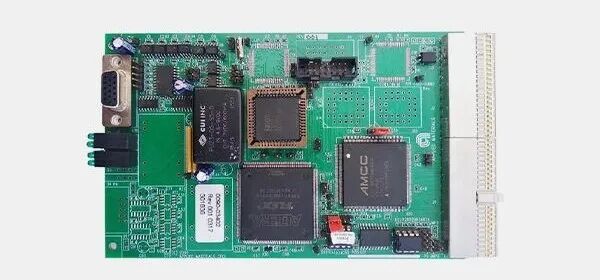

EMC达标核心在于布局分层分区，杜绝强弱电混布。在控制器ODM设计阶段，严格执行功能区块物理隔离，将功率驱动区、电源回路、主控计算区、模拟采样区、通讯区分区排布。
高频开关的MOS管、电感、功率回路集中布置在板边独立区域，远离晶振、运放、传感器采样等敏感器件，保持安全隔离距离。高速差分通讯线单独走线，避开功率走线平行耦合，减小信号回路面积，从结构上降低辐射干扰与串扰问题，彻底规避高低压信号互相影响。
机器人控制器多数EMC隐患，根源在于地平面混乱。数字地、模拟地、功率地未合理分区，极易形成地弹噪声、地环路干扰，导致采样不准、通讯不稳。
我们在ODM方案中采用完整地层全覆盖+单点汇接接地工艺，保留连续完整地平面，杜绝地层分割开槽。模拟地与数字地通过0Ω电阻单点桥接，避免大面积共地串扰。高速信号线夹于双层地平面之间，形成屏蔽结构，大幅提升抗干扰能力，稳定高频通讯与精密采样信号。
布局优化基础上，搭配标准化EMC滤波整改，实现软硬双重防护。电源入口严格遵循“先滤波、后供电”原则，配置共模电感、X电容、Y电容组合滤波网络，抑制电源传导干扰。
电机动力接口增加RC吸收电路、磁珠滤波，吸收高频开关尖峰与反向电动势。传感器、通讯接口增加TVS防护与静电滤波，针对性解决静电、脉冲群、浪涌干扰问题。所有滤波器件就近接口布置，缩短走线长度，避免滤波失效、二次耦合干扰。
很多ODM项目样机整改达标，量产却批量超标，核心是工艺未固化。屏蔽接地、器件贴装、布线工艺、三防涂覆的细微偏差，都会影响整机电磁兼容性能。
我们针对协作机器人控制器建立专属EMC工艺档案，固化器件型号、布局方案、焊接工艺、接地标准。每批次首件完成EMC摸底测试，确认指标达标后再量产，保障批量产品电磁兼容性能一致，轻松通过权威检测认证。
协作机器人控制器EMC合规，三分靠整改，七分靠布局。单纯依赖后期器件整改无法解决根本问题，只有ODM阶段前置布局优化、接地设计、滤波匹配、工艺固化，才能实现一次过审、稳定量产。
