在SMT贴片加工行业，一直有个被反复讨论的高频话题：一款全新的电子产品，明明已经走完了研发设计流程，为什么送到工厂后，不能直接上线量产，非要多走一遍试产流程？
很多人觉得试产是“耽误时间的多余步骤”，但在深耕SMT打样领域的工艺工程师眼里，试产从来不是走个过场的形式主义——它既是产品从图纸落地到量产的必经桥梁，更是一线工程师快速成长的隐形课堂。
新产品刚导入工厂时，所有的设计文件都还停留在理论层面，试产的核心价值，本质上就是完成两次关键的“校验”。
第一次是对研发设计的落地验证：很多在电脑仿真里看起来完美的PCB设计，放到实际产线里就会暴露出各种问题——比如焊盘间距过密导致焊接桥连、特殊器件布局不符合贴装逻辑、钢网开孔设计和元器件适配性差。这些藏在图纸里的小缺陷，只有通过实际试产才能提前暴露，避免等到批量生产时才发现，造成大面积物料报废和工期延误。

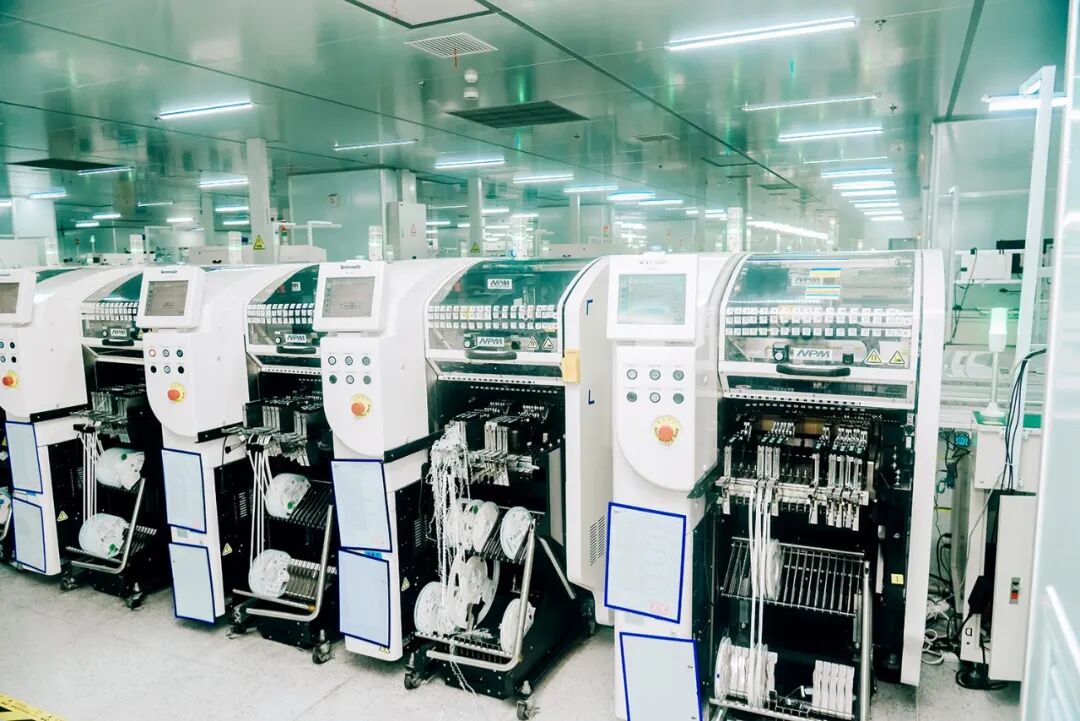

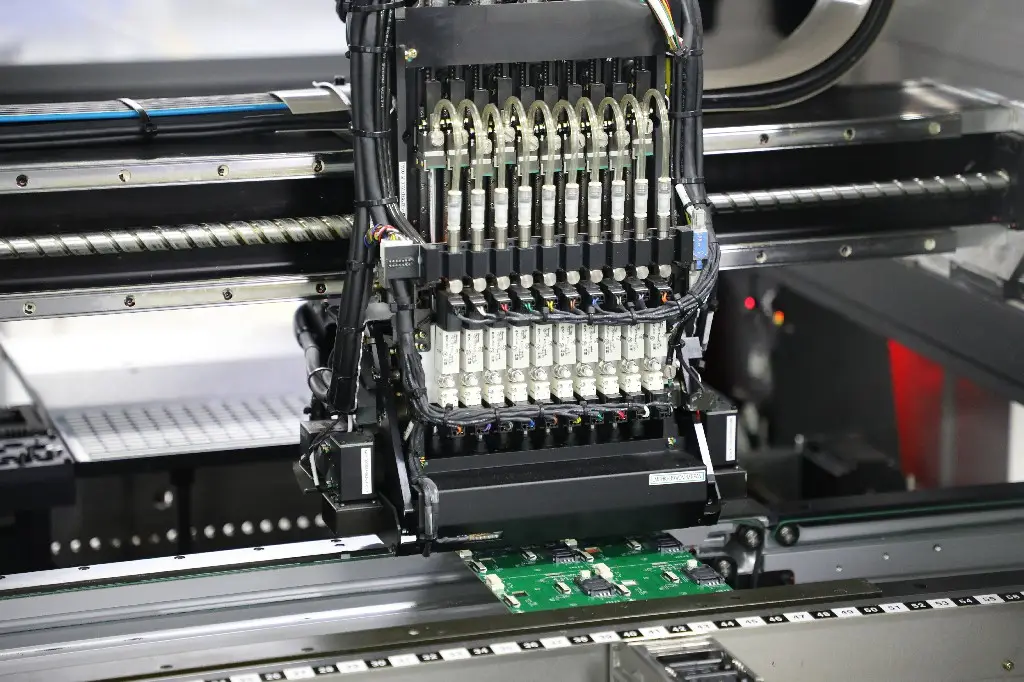

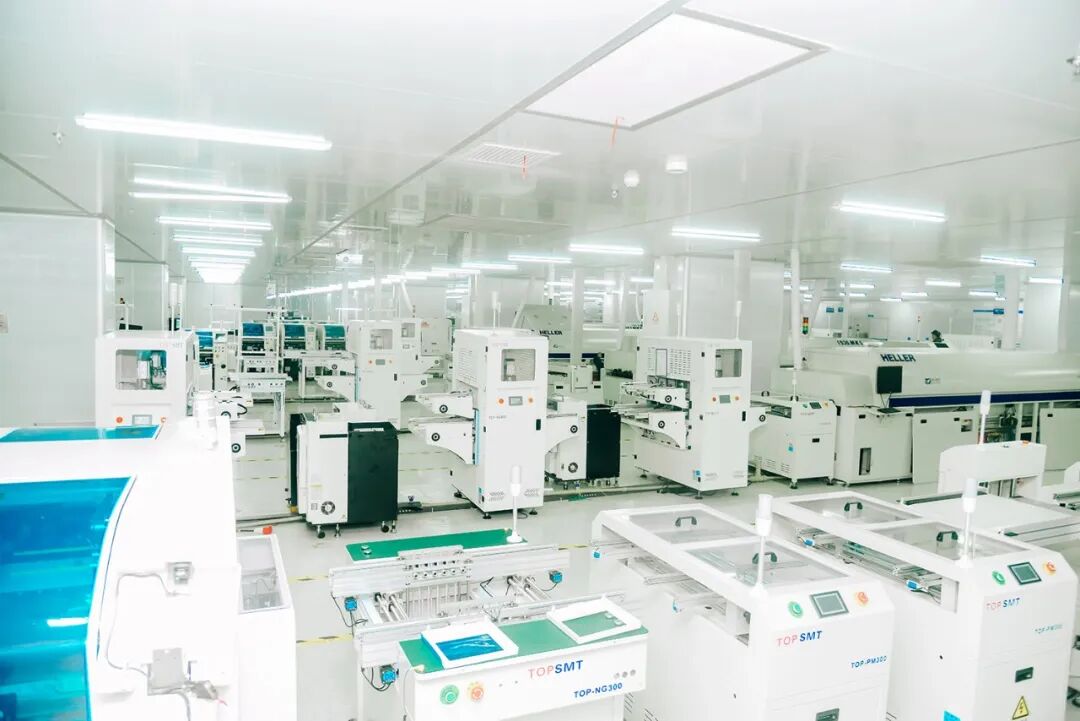

第二次是对产线制造能力的全面校验：就像遇到搭载多颗BGA芯片、大尺寸PCB的特殊产品，我们必须通过试产一步步确认：贴片机的行程能不能适配大板尺寸？回流焊的温区曲线能不能同时满足不同耐温等级芯片的焊接要求？SPI、AOI的检测参数能不能精准捕捉到细间距引脚的虚焊问题？这些细节都要在试产阶段逐一确认，把所有适配风险挡在量产之前。
在以打样为主的SMT工厂里，工程师几乎每周都能接触到来自不同领域的全新产品，而每一次试产，都是一次不可多得的技能升级机会。
首先是能接触到大量全新的工艺和特殊物料。哪怕是在行业里深耕五六年的老工程师，也总会在试产中遇到从没见过的新型元器件：比如车规级的耐高温陶瓷电容、医疗产品里的异形封装传感器，不同物料对锡膏选型、贴装压力、回流温度的要求都有细微差异，每处理一次这类特殊试产，我们的工艺经验库就能多补充一份珍贵的实操案例。
其次是能跳出“只关注焊接”的局限，读懂产品背后的设计逻辑。很多试产的产品来自医疗、汽车电子这类高可靠性领域，在跟进试产的过程中，我们会主动去了解这款产品在整车、医疗设备里的实际功能，明白为什么它的防静电要求要比消费电子高3倍，为什么关键信号引脚的焊盘要做特殊加固。这些对设计思路的理解，反过来也能帮我们制定出更贴合产品需求的专属生产流程。

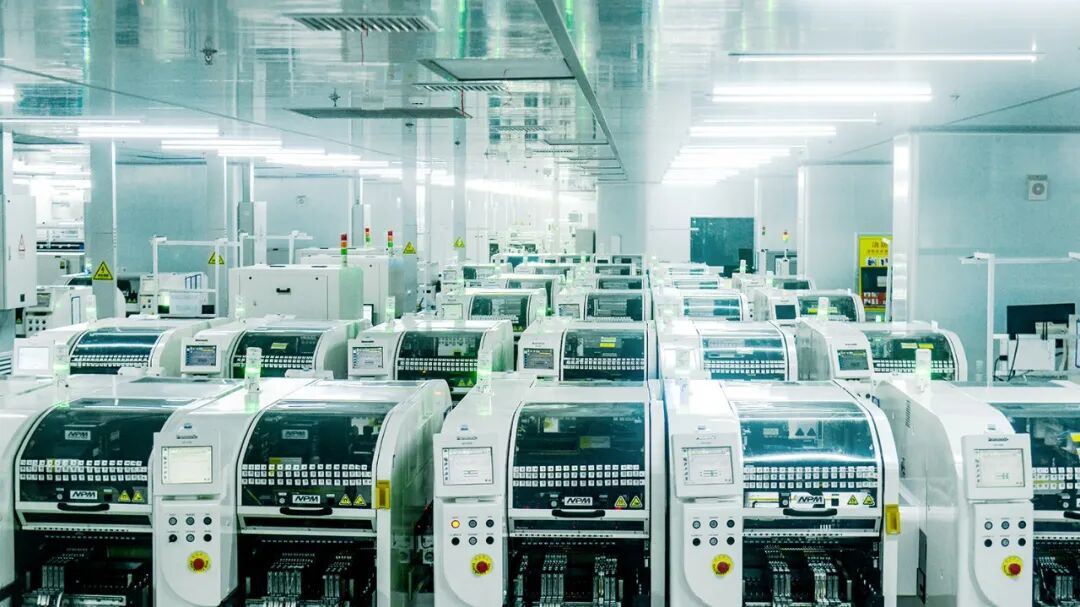

最重要的是，海量的试产经验会倒逼我们形成自己的制程优化能力。见的产品多了，我们就能跳出单一产品的局限，总结出一套适配各类异形板、特殊物料的通用优化方案，从钢网开孔的通用设计规范，到多品种小批量产线的快速换线流程，在一次次试产的打磨里，同步把自己的工艺调试、设备适配、流程梳理的全维度能力拉满。
很多人说SMT工程师的经验是靠一个个产品堆出来的，而试产，就是堆起这些经验最扎实的那块基石。
