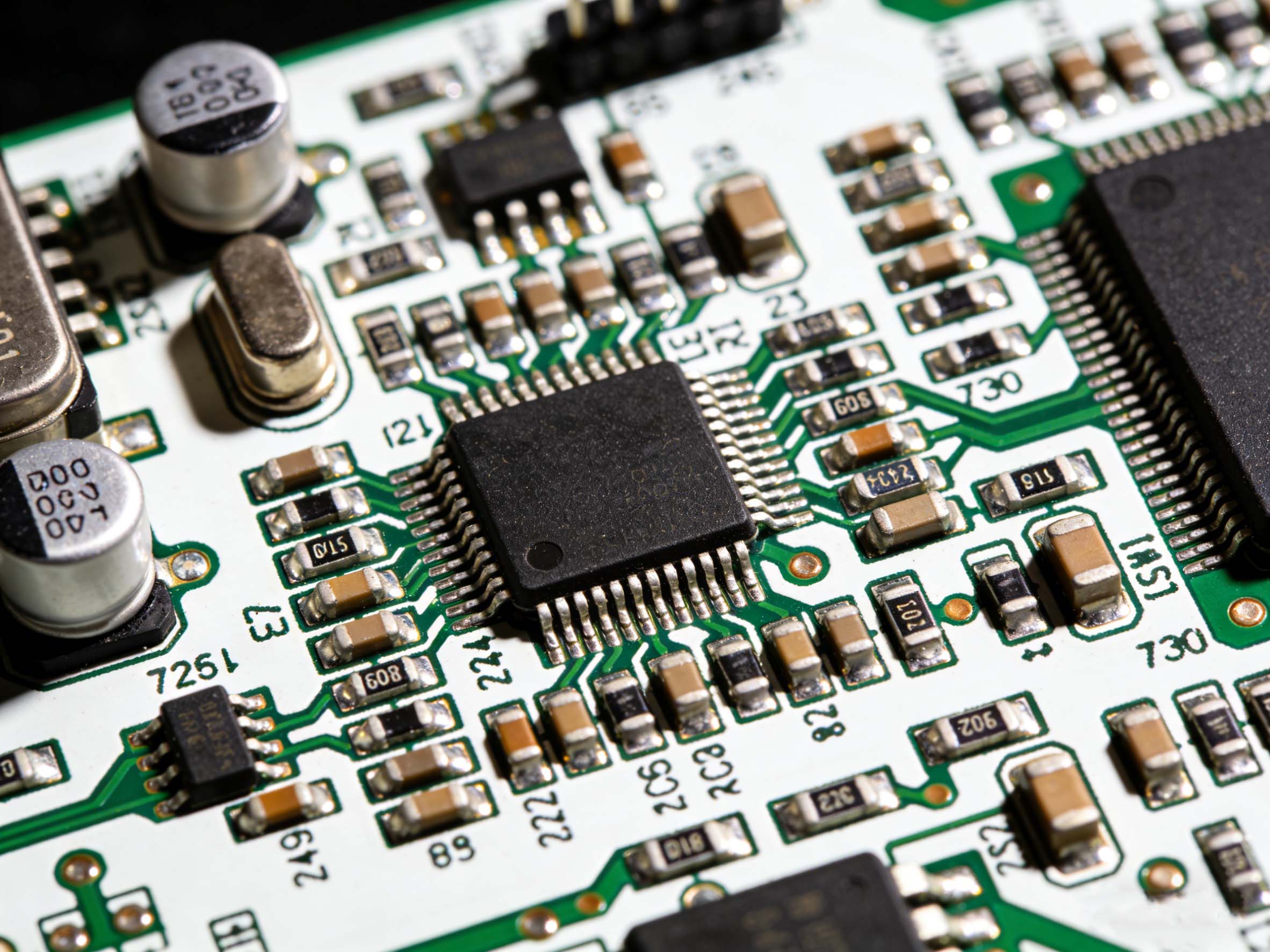

做PCB业务的朋友都有体会，给客户报价时，“选有铅还是无铅工艺”几乎是必问的高频问题。很多人只知道两者价格不同，却说不清核心差异，今天就用一篇短文把这件事讲透，帮你快速给客户讲明白。

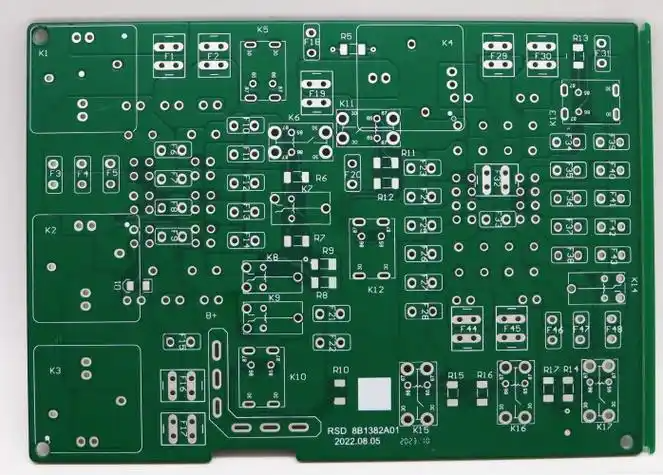

先说说现在行业里用得最多的无铅工艺。它采用无铅锡膏，从配方里完全剔除了有毒的铅元素，环保属性是它最核心的标签。这可不是可选的加分项——出口欧美、日本的电子产品，必须强制采用无铅工艺，才能满足当地法规的硬性要求，不然连海关都过不了。

除了合规属性，无铅工艺本身的性能也适配绝大多数民用场景：它的焊点在耐热、耐腐蚀和电气导通表现上都足够稳定，完全能覆盖手机、家电、普通数码产品这类消费电子的使用需求，现在早已是民用电子制造的绝对主流。但它的短板也很明显：无铅锡料的原材料成本更高，最终算下来，整板的工艺成本会比传统有铅工艺高出20%-50%，这也是很多客户初次报价时会觉得差价明显的原因。

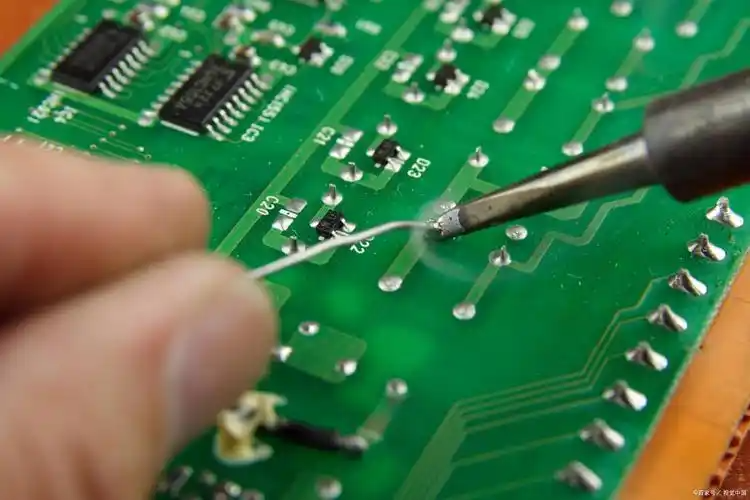

很多人以为有铅工艺已经被淘汰了，其实完全不是。传统有铅焊锡的最大优势，藏在极端工况的可靠性里。在高低温反复冲击、高强度震动、高机械应力的恶劣环境下，有铅焊点的抗疲劳、抗断裂表现要比无铅焊点稳定得多，不容易出现虚焊、脱焊的问题。也正是因为这个特性，有铅工艺至今仍是航空航天、军工、特种工业设备这些高可靠性要求领域的首选，根本没有被替代的可能。

最后给大家一个最实用的选型参考：如果你的产品要做出口、面向普通民用消费场景，直接选无铅工艺，既能满足合规要求，也能适配日常使用；如果产品要在极端恶劣环境下运行，对可靠性要求远高于成本和环保合规要求，那有铅工艺反而是更稳妥的选择。
