很多电子工程师在做PCB设计时，往往把重心放在电路功能实现上，却容易忽略元器件布局与SMT贴片工艺的适配性。一块看似原理图完全正确的电路板，投产后频频出现虚焊、立碑、翘板、元件开裂等问题，追根溯源，大多不是设备参数没调好，而是前期布局没有贴合不同焊接工艺的特性要求。
SMT贴片的元器件布局，从来不是“把元件摆进框里”这么简单。回流焊、传统波峰焊、选择性波峰焊，不同的焊接方式有着完全不同的热传递逻辑和工艺限制；哪怕同是回流焊，单面焊和双面焊的A面、B面布局规则也各有侧重。如果设计阶段只考虑布线方便，不提前对齐工艺要求，等到批量生产时再整改，往往要付出改板、拖期、良率损失的高昂代价。
很多人不知道，大质量、大热容量的元器件如果在PCB上局部扎堆，回流焊接时会大量吸收热量，导致该区域实际温度达不到标准焊接曲线要求，最终形成隐蔽的虚焊。这类虚焊在出厂测试时很难被发现，往往要到设备运行数月后，才会在振动、温差环境下出现接触不良，成为售后端的“疑难杂症”。

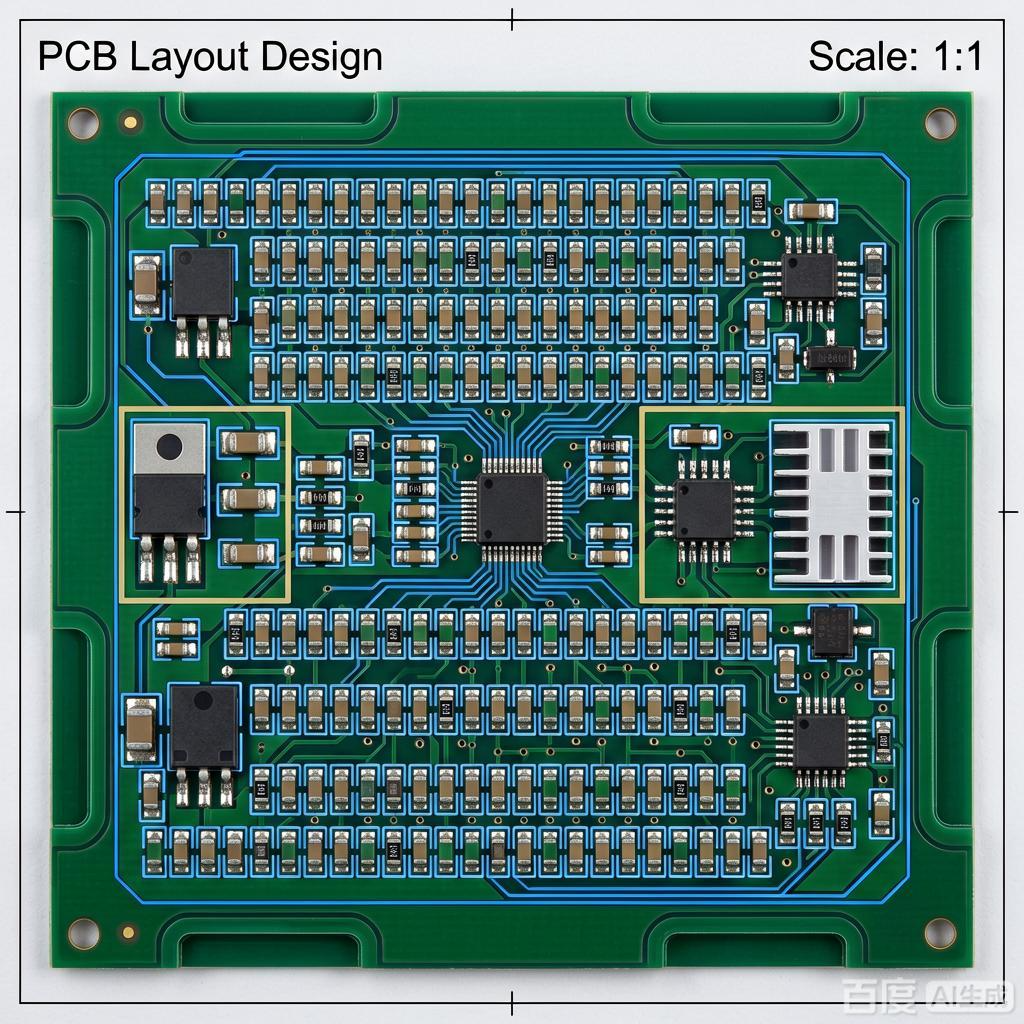

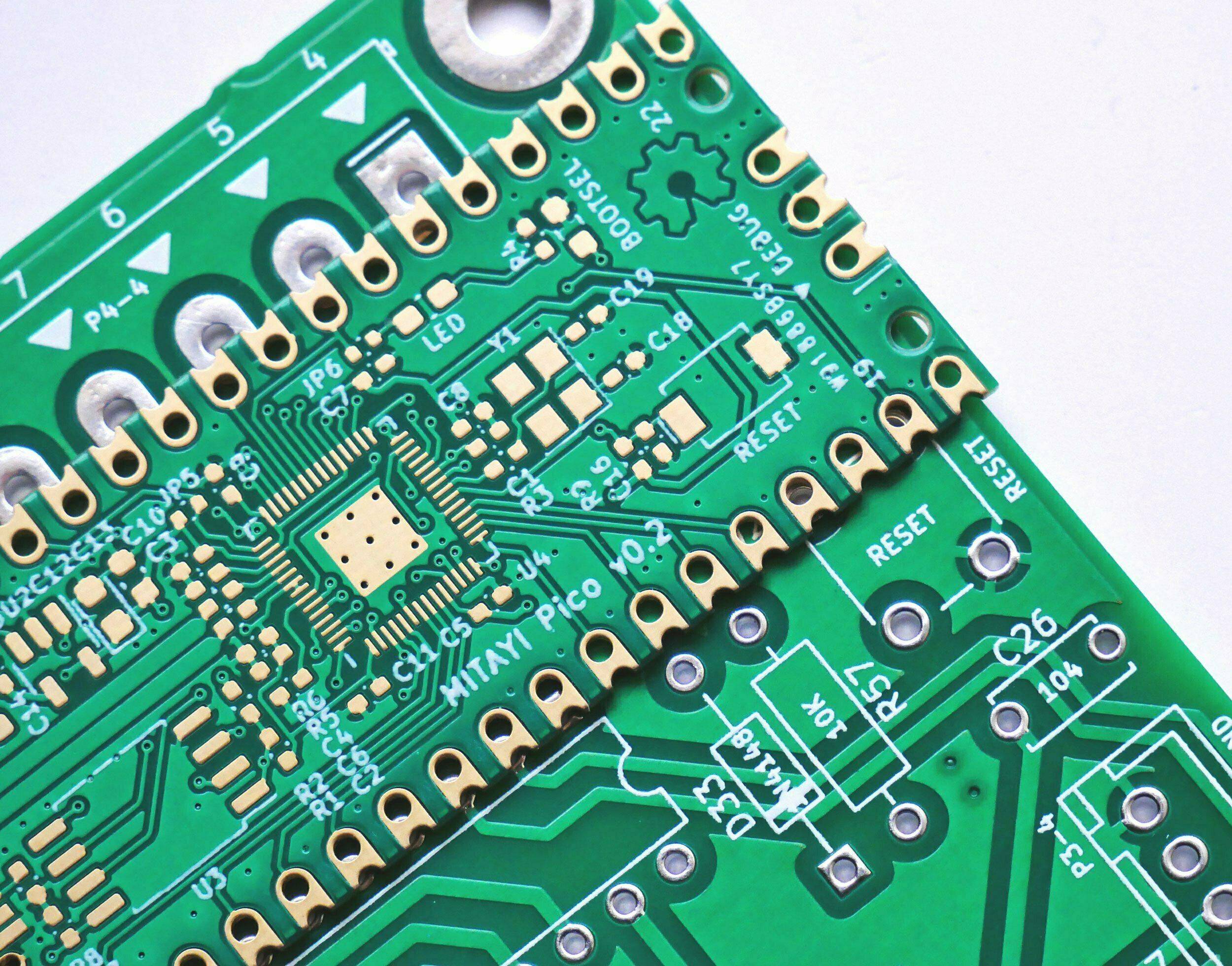

除了避免局部低温虚焊，均匀布局还能平衡整板重心。在振动、冲击可靠性测试中，重心偏移严重的电路板，很容易出现焊盘脱落、金属化孔断裂的问题，直接降低产品的长期使用寿命。在此基础上，同类元器件要尽可能保持统一的排列方向，电解电容正极、二极管正极、集成电路第一引脚的朝向尽量一致，所有元件编号的丝印方位统一，既能大幅提升贴片机的生产效率，也能减少人工目检、AOI检测时的漏检概率。
布局里的很多细节，直接决定了产品后续的运维难度和使用寿命。大功率发热元件不能挤在芯片、电解电容等温度敏感器件旁边，要尽量放在电路板边角、机箱通风位置，必要时加装散热片，让元件本体与PCB表面保持至少2mm的散热间隙，避免持续烘烤周边器件。尤其是铝电解电容这类对温度极其敏感的元件，长期靠近热源会大幅缩短寿命，提前出现鼓包漏液问题。
而电位器、可调电感、保险管、常用按键、插拔连接器这类需要频繁调节、更换的元器件，不能藏在大元件下方或机箱深处，要根据整机结构放在伸手可及的位置：机内调节的元件要留在PCB边缘无遮挡的区域，机外调节的旋钮要提前对齐面板开孔位置，避免装配时出现二维、三维空间的干涉，让生产线装配和后续售后维修都少走弯路。
不同焊接工艺的“特性红线”，是布局时绝对不能碰的规则。波峰焊场景下，要把细引脚SMD元件尽量避开插件元件的“阴影区”，防止锡波被遮挡形成漏焊；回流焊场景下，片式元件的长轴要垂直于传送带方向，让元件两端焊端同步受热，从根源上减少立碑、移位的经典不良。
同时要主动避开PCB板角、边缘、安装孔附近的高应力区域，不要把BGA、QFN这类易开裂的应力敏感元件放在这些位置，防止分板、安装时出现焊点暗裂。面积超过500cm²的大板，中间要预留5-10mm的无元件空槽，方便过炉时加装防弯压条，避免高温下PCB翘曲变形。最后还要保证定位孔、固定支架的预留空间，内层外层导电图形距离板边大于1.2mm，把可制造性的要求，提前落实到布局的每一处细节里。
