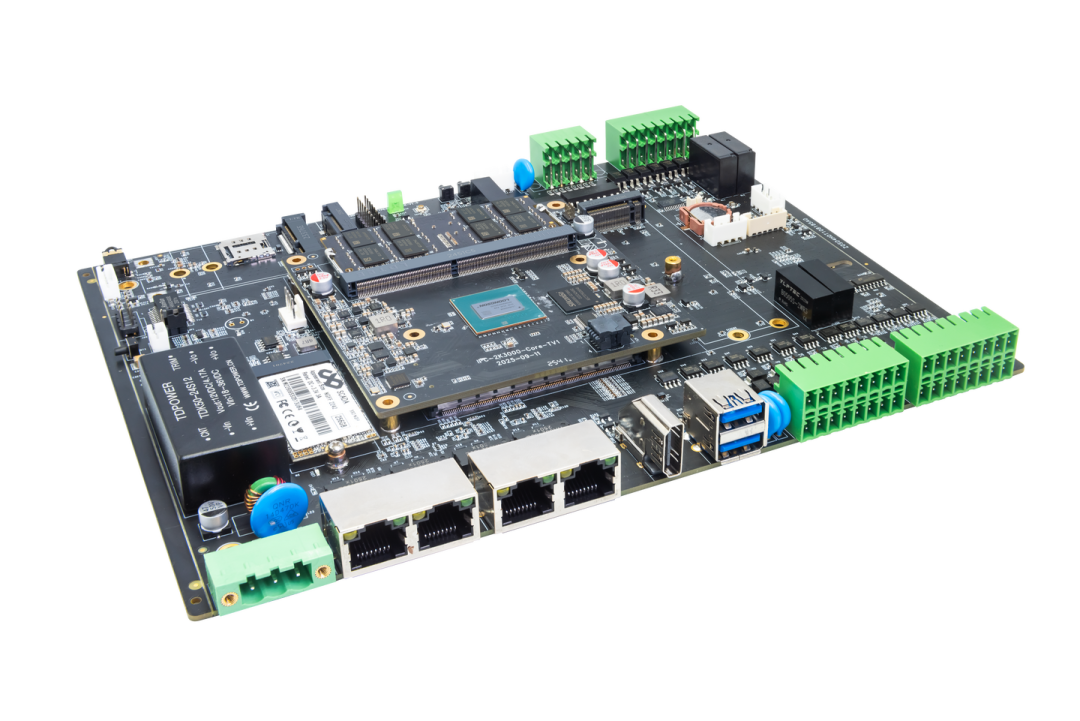

随着机器视觉、AI质检、智能传感、边缘终端设备快速普及，AI边缘计算板卡逐渐走向小型化、高密度、薄基板、高精密设计。和传统工控板不同，AI板卡普遍采用0.8–1.2mm超薄基板，板载大量BGA、QFN、0201微型器件与高速算力芯片，布线密集、引脚间距极小。
很多硬件厂商打样阶段功能完好，一旦进入批量SMT生产，就频繁出现板卡翘曲、虚焊空洞、器件偏移、信号不稳定等问题。核心原因在于普通SMT工艺无法适配薄基板、高密度板卡的生产特性。本文结合量产实操经验，深度解析AI边缘计算板卡的核心生产难点与落地工艺方案。
AI边缘板卡量产最大难点，集中在基板刚性弱与器件密度高的双重矛盾。超薄基板板材厚度低、应力耐受差，在回流高温环境下极易受热不均，出现翘曲、变形、板面拉伸，直接导致芯片对位偏移、焊接塌陷。
同时板卡集成算力芯片、存储颗粒、精密阻容、高速接口，器件疏密差距大、热容差异明显。常规印刷、贴装、炉温参数，极易引发密脚连锡、少锡、BGA底部空洞、微型器件立碑偏移等不良，大幅拉低量产良率，也是高端AI硬件代工的典型技术壁垒。
高密度AI板卡的焊接品质，第一步取决于锡膏印刷精度。普通钢网开窗粗放、下锡不均，无法适配0201器件、细间距BGA的焊接需求，容易出现连锡、虚焊、桥接问题。
针对AI精密板卡，我们采用阶梯钢网+纳米抛光工艺，差异化开窗设计：密脚芯片区域薄钢网精细开孔，大功率器件区域加厚开窗，精准控制下锡量与成型效果。搭配4/5号超细颗粒锡膏，提升润湿性与填充性，从印刷源头杜绝微焊接缺陷，保障高密度区域焊接一致性。
薄基板板卡80%以上的变形问题，都来自通用回流炉温曲线。快速升温、温差过大，会让板材内外、不同区域热胀冷缩不一致，产生不可逆应力形变，造成芯片偏移、焊点拉裂。
我们针对AI薄基板专属调试平缓分段升温曲线，延长预热区间、缩小板面温差、恒温充分释应力，缓慢激活锡膏，避免极速高温冲击。配合炉内风速均衡调控，大幅降低板材热应力，有效解决翘曲、弯曲、器件对位偏差等量产难题，保障整板平整度达标。
AI板卡微型器件、精密芯片对贴装压力、对位精度极其敏感。薄基板悬空受力极易塌陷，压力过小虚焊、压力过大芯片开裂、器件偏移。

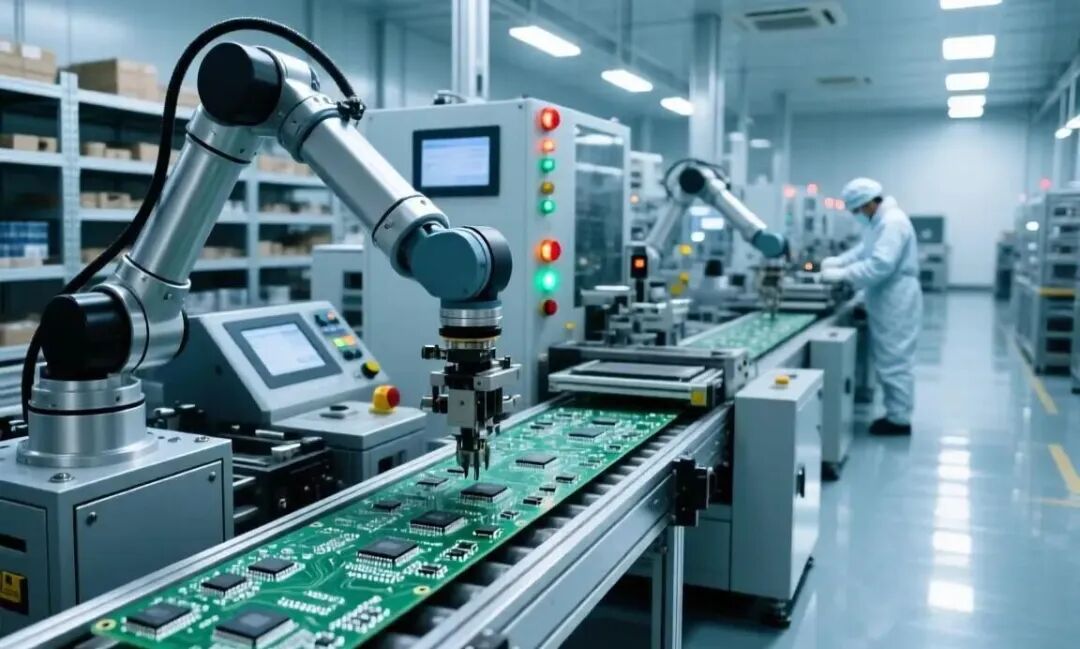

量产过程中采用全程底部支撑工艺，杜绝板面悬空形变，搭配高精度视觉对位贴装设备，严控贴装角度、偏移误差。针对BGA、核心算力芯片单独优化贴装参数，平衡压力与平整度，避免芯片底部空洞、偏位、压伤等隐性不良，保障精密器件贴装零缺陷。
AI板卡微小焊接缺陷肉眼无法识别，常规检测手段极易漏检。我们建立SPI+AOI+X-Ray三重检测体系，锡膏印刷后实时检测厚度、体积、偏移，焊接后筛查连锡、少锡、立碑缺陷，针对BGA底部做X-Ray透视检测，排查内部空洞、虚焊隐患。
同时固化全套生产工艺参数，首件校准、批次巡检，确保每一批次薄基板平整度、焊接品质、电气性能高度一致，彻底解决样板良品、量产翻车的行业痛点。
四川英特丽专注AI边缘板、机器视觉板、精密工控板ODM定制与SMT批量加工，深耕高密度薄基板生产工艺，为人工智能行业提供高可靠、可量产的硬件制造解决方案。
如需AI精密板卡设计优化、工艺整改、批量代工，欢迎咨询对接！
