工商业储能变流器（PCS）ODM 项目，功率板承载 DC/DC 升压、逆变并网核心功率回路，持续大电流工作，启停、过载工况下热冲击明显。与消费电源不同，工商业储能设备要求 10 年以上使用寿命，温度循环带来的热应力会持续损耗功率器件，散热设计直接决定整机可靠性。很多 ODM 方案只关注器件选型，忽略 PCBA 布局与制造工艺协同，导致项目后期整改成本大幅上升。

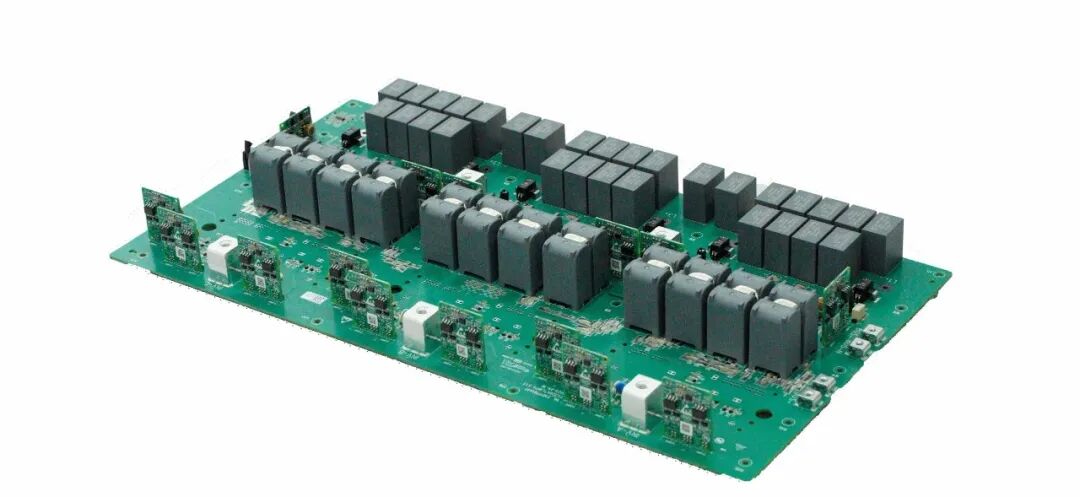

功率板布局优先做热分区设计，将高热源器件（SiC MOS、IGBT、功率电感、大功率采样电阻）集中布置在独立功率区，远离温度敏感器件，如采样芯片、电解电容、光耦等，热源与敏感器件预留 5mm 以上安全间距。
器件排布要匹配整机风道走向，强制风冷机型，发热器件沿气流方向依次排布，避免前级器件热风直吹后级功率芯片。功率器件尽量靠近板边散热器安装位，缩短导热路径。多管并联方案需要保持热对称布局，防止单管过热不均，出现电流分配失衡，加速器件老化。大电流走线采用短路径、宽铜箔设计，降低导通损耗带来的额外发热。

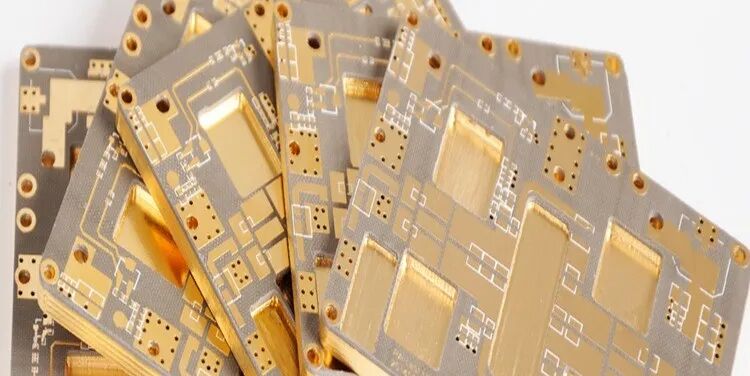

工商业 PCS 功率板优先选用厚铜多层板，中小功率机型选用 2oz~4oz 铜箔，大功率机型可升级至 6oz 厚铜，依靠大面积铜皮作为基础散热载体。功率区域建议选用高导热 PP 材料，相比普通 FR4，导热系数更高，降低层间热阻，同时控制 CTE 热膨胀系数，减少温度循环下铜皮开裂风险。
PCB 内层完整铺功率地 / 功率平面，不随意切割铜面，保证热量可以横向扩散。功率器件散热焊盘做完整裸铜开窗，不要局部阻焊遮挡，保障和导热垫、散热器紧密贴合。
热过孔是 PCBA 散热的核心通道，功率器件底部焊盘必须布设阵列式导热过孔。常规选用 0.3~0.4mm 孔径，孔中心间距控制 1mm 左右，过孔离焊盘边缘预留 0.15mm 以上，避免回流焊时锡膏吸孔、虚焊问题。
工艺上要求热过孔做塞孔电镀处理，防止锡膏 wicking，保证孔壁完整铜层，最大化垂直导热能力。切忌少量零散过孔，少量过孔会形成导热瓶颈，即便表层大面积铺铜，热量也无法传递至内层与底层铜面。母线端子焊盘同样增加一圈热过孔，兼顾载流能力与散热。

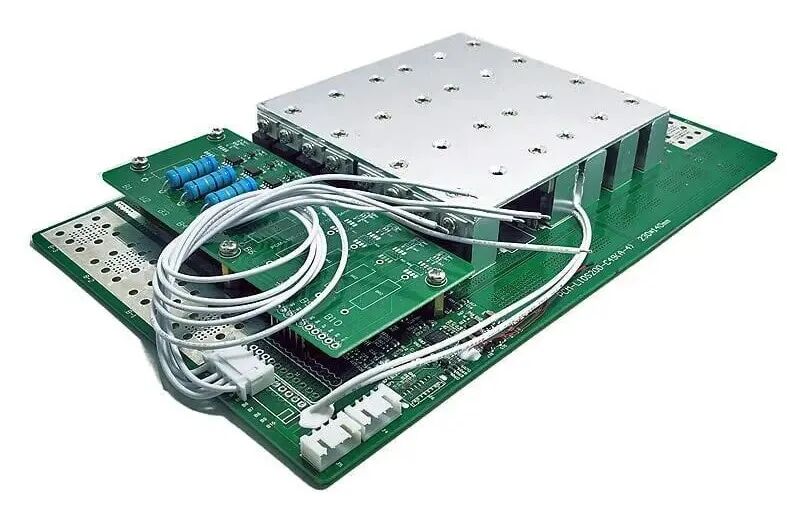

PCBA 和散热器之间的界面热阻，往往是容易被 ODM 项目忽略的短板。单纯依靠金属硬接触，接触面微小空气间隙会大幅阻碍导热。根据功率等级选用适配导热垫、相变材料或导热硅脂，导热系数建议≥1.5W/(m・K)。
装配时控制导热垫压缩量，压缩不足存在空隙，过度压缩会挤压导致材料溢出，污染 PCB。螺栓锁附需要扭矩标准化，保证压力均匀，防止局部虚接触。ODM 打样阶段就要同步验证装配工艺，避免批量生产出现锁附不一致，带来批次温升差异。
完整的散热设计不能只依赖仿真。在 PCB 投产前完成热仿真，模拟额定负载、过载、高温环境工况，预判热点位置，提前优化布局。PCBA 打样完成后，使用红外热成像扫描整板，采集功率器件结温、壳温数据，验证温升余量。
同时要做高低温循环老化测试，验证冷热交替下 PCBA、器件、导热材料的可靠性。ODM 项目交付时，需要把散热相关 DFM 要求、装配规范、温升测试标准同步给到产线，确保从打样到量产，散热性能保持一致。
工商业储能变流器 ODM，功率板散热不是单纯器件选型问题，而是 PCB 布局、材料、SMT 工艺、整机结构协同的系统工程。前期做好热分区、热过孔、界面工艺设计，同步完成热仿真与实测验证，能够大幅减少项目后期整改，保障 PCS 在工商业复杂工况长期稳定运行。
