不知道你有没有过这样的糟心经历：躺在沙发上喊语音助手开窗帘，喊了三次设备才慢悠悠响应；明明没人经过，玄关的人体传感器却半夜突然亮灯；手机APP上明明点了“关闭空调”，过了半小时走到客厅，发现空调还在嗡嗡运转。
很多人第一反应是“智能家居品牌算法不行”“WiFi信号覆盖太差”，但很少有人知道，这些看似软件层面的小毛病，根源往往藏在你看不见的设备内部——那块巴掌大小甚至指甲盖大小的PCBA板上。

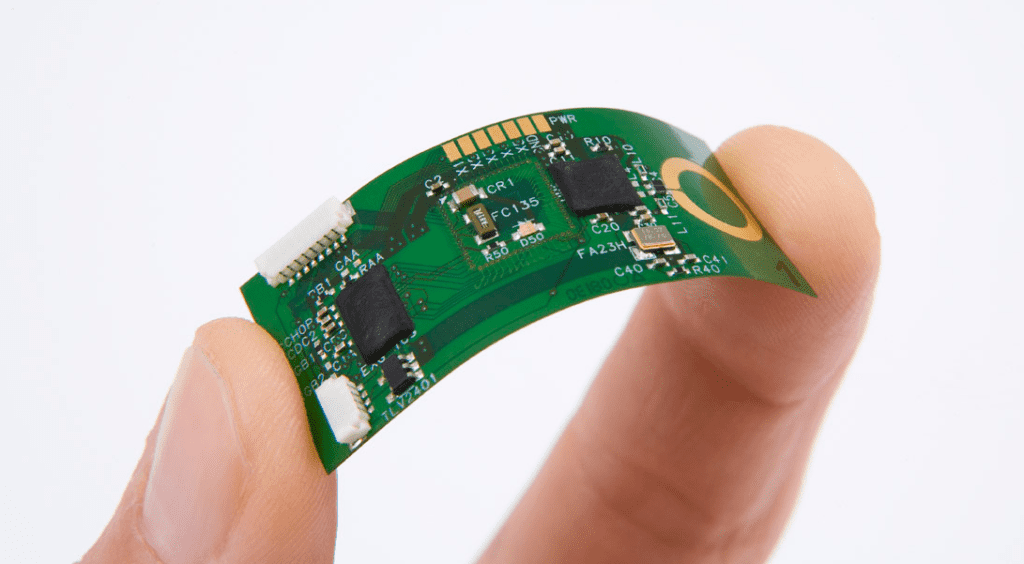

PCBA不是什么玄乎的黑科技，简单说就是把传感器、芯片、无线模块这些电子元件，通过高精度贴装和焊接固定在电路板上，形成能真正运行功能的硬件核心。小到门窗磁传感器，大到全屋智能中控屏，所有能联网、能响应指令的智能家居设备，运行逻辑都要靠这块板支撑。它藏在设备外壳内部，日常看不见摸不着，却直接决定了产品的稳定性下限。

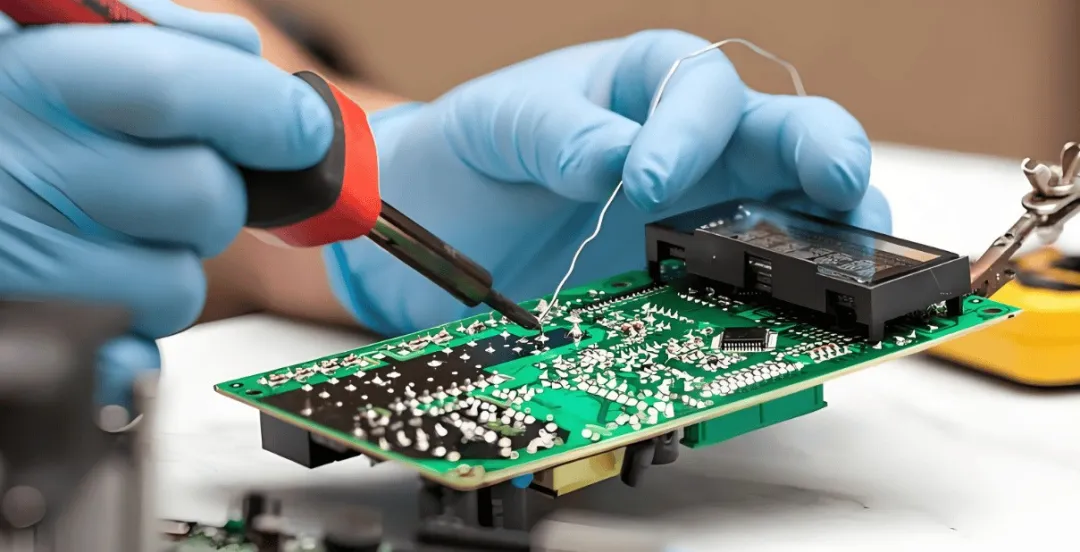

很多断连故障，本质上都和PCBA上无线模块的焊接质量有关。智能门锁、网关这类设备，普遍集成了WiFi、蓝牙模块，这类模块底部有大面积接地焊盘，如果生产时钢网整片开窗，锡膏量过大导致内部气体排出不畅，焊盘就容易出现空洞率偏高的问题。焊点外观看起来完好，实际内部存在虚焊隐患，长期受温度变化、轻微震动影响，射频信号就会变得不稳定，表现出来就是传输距离变短、时不时离线。
对应的成熟解决方案也很明确：在设计阶段就对无线模块的接地焊盘做网格化分块钢网开孔，避免整片开窗；回流焊环节严格按照模块厂商给出的温度曲线校准，实测模块底部峰值温度控制在规格范围内；炉后增加X-Ray抽检工序，把无线模块焊盘的空洞率管控在10%以内，从根源上避免虚焊导致的信号不稳定。

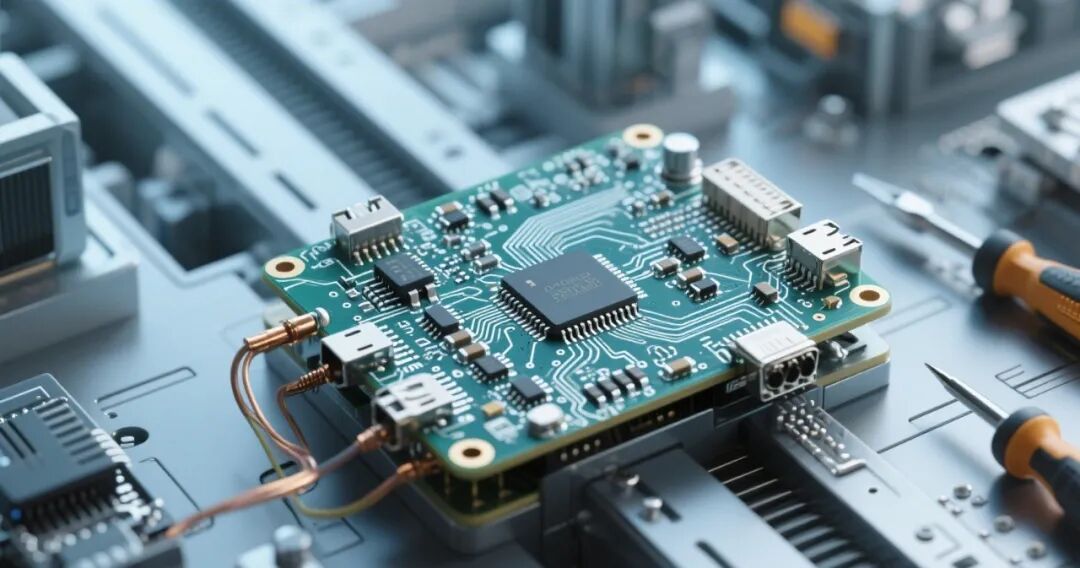

那些莫名其妙的误触发，很多时候是PCBA线路布局留下的隐患。智能家居设备往往体积做得越来越小巧，强电供电线路和弱电信号线路挤在同一块狭小的电路板上，如果设计阶段没有做好分区隔离，没有给射频线路做好阻抗匹配，不同线路之间就很容易产生电磁串扰，最终出现传感器乱触发、开关自动跳转的问题。
解决这类故障，核心要抓住两个PCBA生产要点：一是布局阶段就把强电回路、弱电信号回路、无线射频回路三个区域物理分隔开，预留足够的安全距离；二是针对射频线路做精准的阻抗测试，确保阻抗偏差控制在±10%以内，从线路层面就把串扰的可能性降到最低。
南方梅雨季节，厨卫区域的智能设备很容易出现反应迟钝、功能失灵的问题，这往往和PCBA的表面助焊剂残留有关。如果生产过程中没有清洗干净，长期处在高湿环境下，残留的助焊剂会慢慢发生电化学迁移，线路之间出现微漏电。
行业里的通用做法是分级制定清洗标准：厨卫、阳台等高湿区域的设备，必须要求供应商提供离子污染度测试报告，确保表面离子残留符合高等级标准；内置MEMS麦克风、晶振等怕液敏感器件的设备，则改用高等级免洗助焊剂配合局部点胶密封工艺，兼顾可靠性和元件安全。
现在大家对智能家居的期待，早已不是“能联网”的新鲜感，而是三五年用下来依然稳定、不添乱的日常陪伴。这份“无感的省心”，从来不是靠花哨的功能宣传堆出来的，恰恰藏在这块看不见的PCBA板的无数个工艺细节里。
